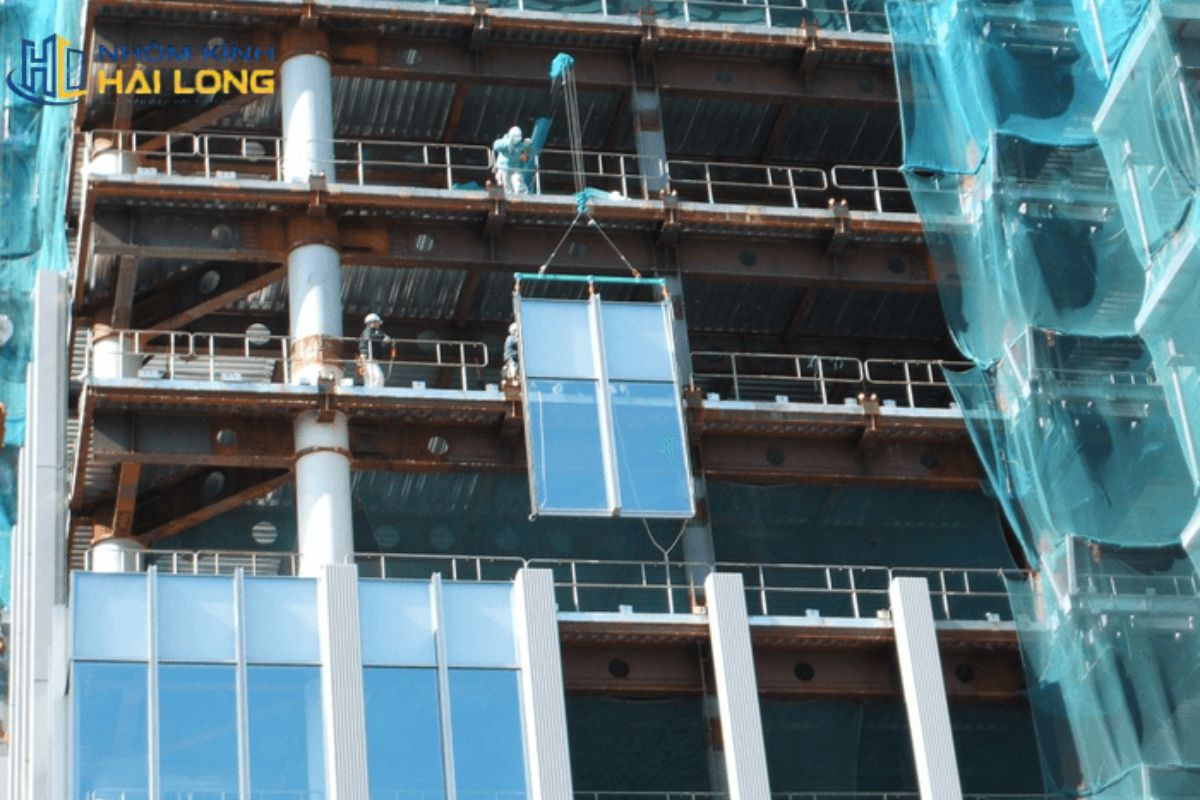

Vách mặt dựng hệ Unitized là hệ tường kính được gia công thành từng panel hoàn chỉnh tại nhà máy rồi vận chuyển đến công trình để lắp dựng. Nhôm Kính Hải Long cung cấp giải pháp theo bản vẽ, tải trọng và điều kiện thực tế của từng dự án.

Mỗi panel thường tích hợp khung nhôm, kính hộp, gioăng, keo kết cấu và các chi tiết liên kết. Phương pháp sản xuất theo module giúp kiểm soát chất lượng tại xưởng, giảm khối lượng thao tác ngoài công trường và phù hợp với các tòa nhà có mặt đứng lặp lại theo tầng.

Vách mặt dựng hệ Unitized có đặc điểm gì?

Vách mặt dựng hệ Unitized khác các hệ lắp dựng truyền thống ở chỗ phần lớn công việc gia công, lắp kính và hoàn thiện panel được thực hiện tại nhà máy.

Các module sau khi kiểm tra được vận chuyển đến công trình, nâng lên đúng cao độ và liên kết với bản mã đã bố trí tại sàn hoặc kết cấu chịu lực. Các thanh nhôm âm và dương của hai panel liền kề khớp với nhau, tạo thành mặt dựng liên tục.

Cấu trúc này mang lại ba đặc điểm chính:

• Mỗi panel có thể tương ứng với một phần hoặc toàn bộ chiều cao tầng.
• Việc kiểm soát kích thước, kính, gioăng và keo được thực hiện tập trung tại xưởng.
• Công tác tại hiện trường chủ yếu là nâng, căn chỉnh, liên kết và xử lý các vị trí tiếp giáp.

Bạn cần phân biệt hệ Unitized với các loại vách kính mặt dựng khác. Hệ Stick được lắp từng thanh và từng tấm kính tại công trình, trong khi Unitized sử dụng các module đã hoàn thiện ở mức cao hơn tại nhà máy.

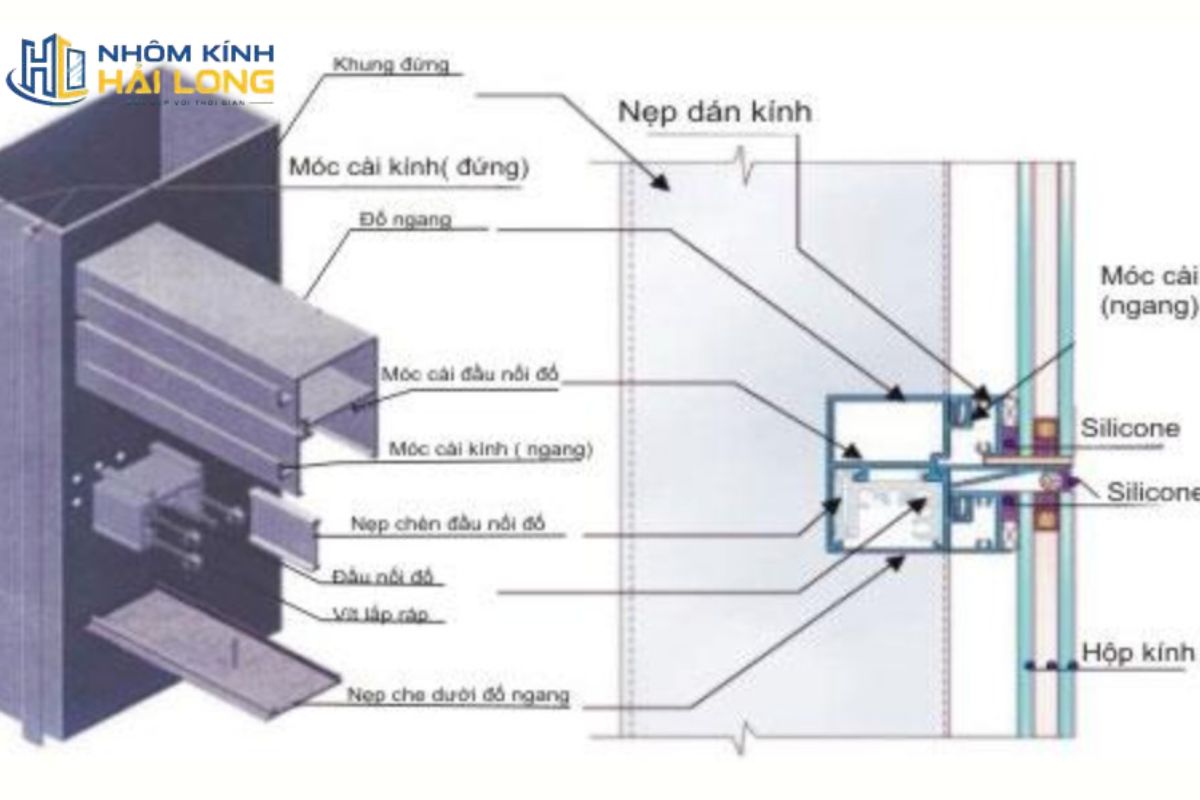

Cấu tạo và thông số kỹ thuật vách mặt dựng hệ Unitized

Một panel Unitized hoàn chỉnh gồm khung nhôm chịu lực, kính, hệ gioăng, keo kết cấu và các phụ kiện neo liên kết.

Các thông số dưới đây dùng để tham khảo khi xây dựng phương án sơ bộ. Kích thước cuối cùng phải được xác định qua tính toán kết cấu và bản vẽ kỹ thuật của dự án.

Dải nhôm rộng 150 đến 250 mm, khung dày 3 đến 7 mm và kính hộp dày 19 đến 28 mm cũng được ghi nhận trong các tài liệu giới thiệu sản phẩm chuyên ngành. Tuy nhiên, đây không phải cấu hình mặc định cho mọi công trình.

Khung nhôm chịu tải và liên kết các module

Khung nhôm giữ kính, tiếp nhận tải trọng tác động lên panel và truyền tải về hệ bản mã cùng kết cấu chính của tòa nhà.

Việc chọn tiết diện không nên chỉ dựa vào chiều cao công trình. Kỹ sư còn phải xét kích thước panel, khoảng cách neo, áp lực gió, trọng lượng kính, chuyển vị tầng và dung sai của kết cấu bê tông hoặc thép.

Kính hộp hỗ trợ kiểm soát nhiệt và tiếng ồn

Kính hộp gồm hai hoặc nhiều lớp kính, giữa các lớp có khoang khí kín hoặc khí trơ. Cấu hình này có thể hỗ trợ cách âm và cách nhiệt tốt hơn kính đơn khi được thiết kế, sản xuất và lắp đặt đồng bộ.

Lớp ngoài có thể dùng kính Low-E hoặc kính phản quang cho các hướng chịu bức xạ mặt trời lớn. Loại kính cụ thể cần được chọn theo yêu cầu truyền sáng, hệ số hấp thụ nhiệt, an toàn và hình thức kiến trúc.

Gioăng và keo quyết định độ kín của khe nối

Gioăng EPDM được bố trí tại các vị trí tiếp giáp để duy trì độ kín và hấp thụ chuyển vị nhỏ giữa các module.

Keo silicone kết cấu giữ kính theo thiết kế, còn silicone chịu thời tiết xử lý các khe tiếp xúc với môi trường bên ngoài. Chất lượng bề mặt, kích thước khe, độ tương thích vật liệu và quy trình bơm keo đều ảnh hưởng đến hiệu quả sử dụng lâu dài.

Những mẫu vách kính mặt dựng hệ Unitized phổ biến 2026

Ba hướng thiết kế phổ biến gồm mẫu nổi đố, mẫu chìm đố và mẫu tích hợp lam nhôm che nắng.

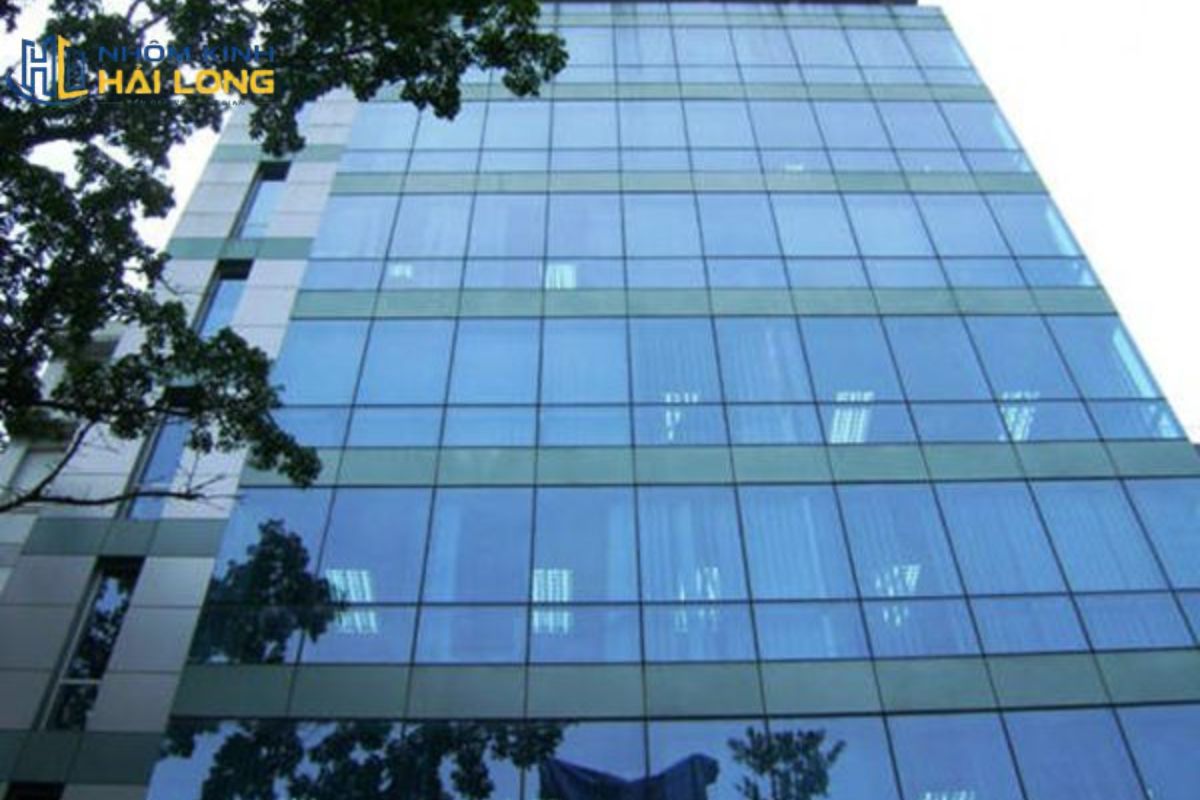

Mẫu nổi đố tạo đường chia rõ ràng

Các nắp đố ngang và dọc tạo thành lưới hình học trên mặt tiền. Mẫu này phù hợp với kiến trúc hiện đại, công nghiệp hoặc công trình cần thể hiện kết cấu khỏe khoắn.

Đường chia rõ cũng hỗ trợ việc nhận diện từng module khi kiểm tra và bảo trì.

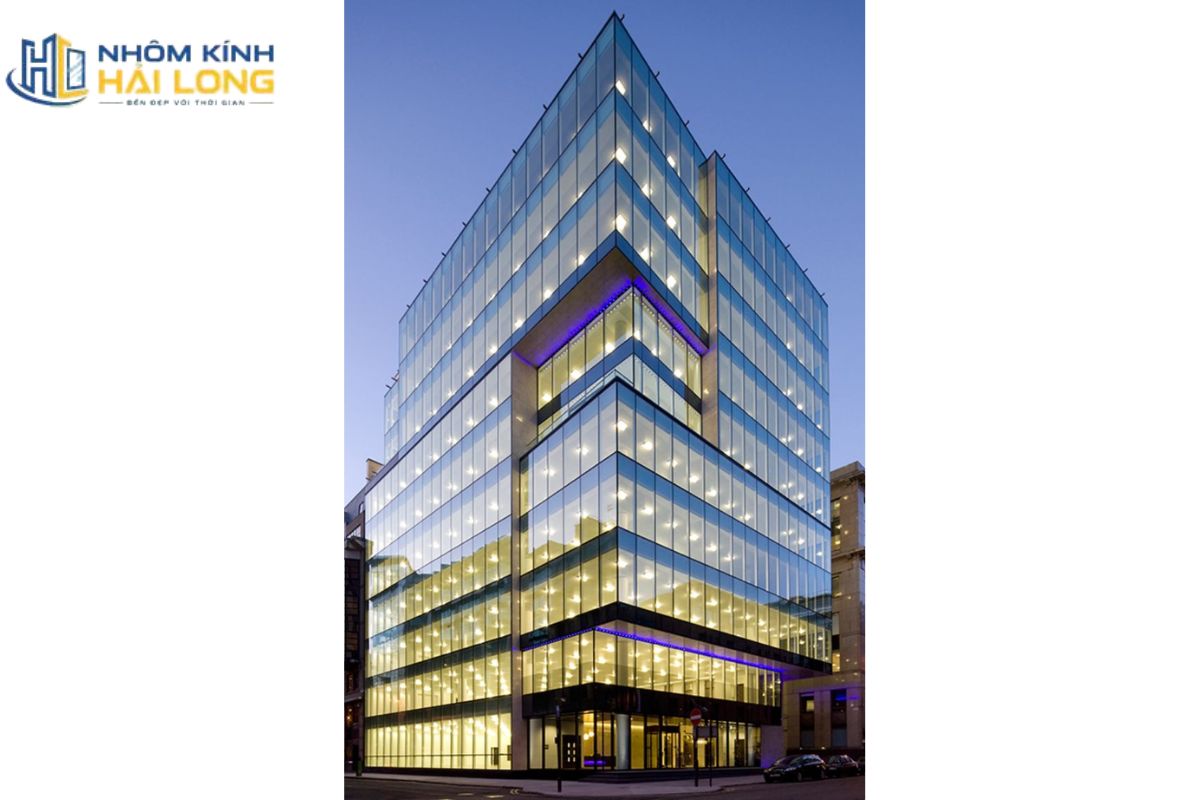

Mẫu chìm đố tạo mảng kính liên tục

Đố nhôm được bố trí phía sau lớp kính nên khi quan sát từ bên ngoài, mặt dựng có cảm giác liền mạch hơn.

Mẫu chìm đố yêu cầu kiểm soát tốt keo kết cấu, bề mặt kính, độ phẳng và chiều rộng các đường keo. Sai lệch nhỏ giữa các panel có thể dễ nhận thấy trên mảng kính phản chiếu lớn.

Mẫu kết hợp lam nhôm hỗ trợ che nắng

Lam nhôm được bố trí theo phương đứng, ngang hoặc theo hình khối riêng của kiến trúc.

Ngoài vai trò tạo điểm nhấn, hệ lam có thể giảm lượng nắng chiếu trực tiếp lên kính. Tuy nhiên, tải trọng lam, liên kết với panel, khả năng vệ sinh và ảnh hưởng của gió cần được tính toán ngay từ giai đoạn thiết kế.

Bên cạnh việc thi công vách mặt dựng giấu đố, chúng tôi còn cung cấp và thi công các vách mặt dựng khác;

Vách kính mặt dựng hệ spider

Hệ mặt dựng stick

Vách mặt dựng lộ đố

Vách mặt dựng giấu đố

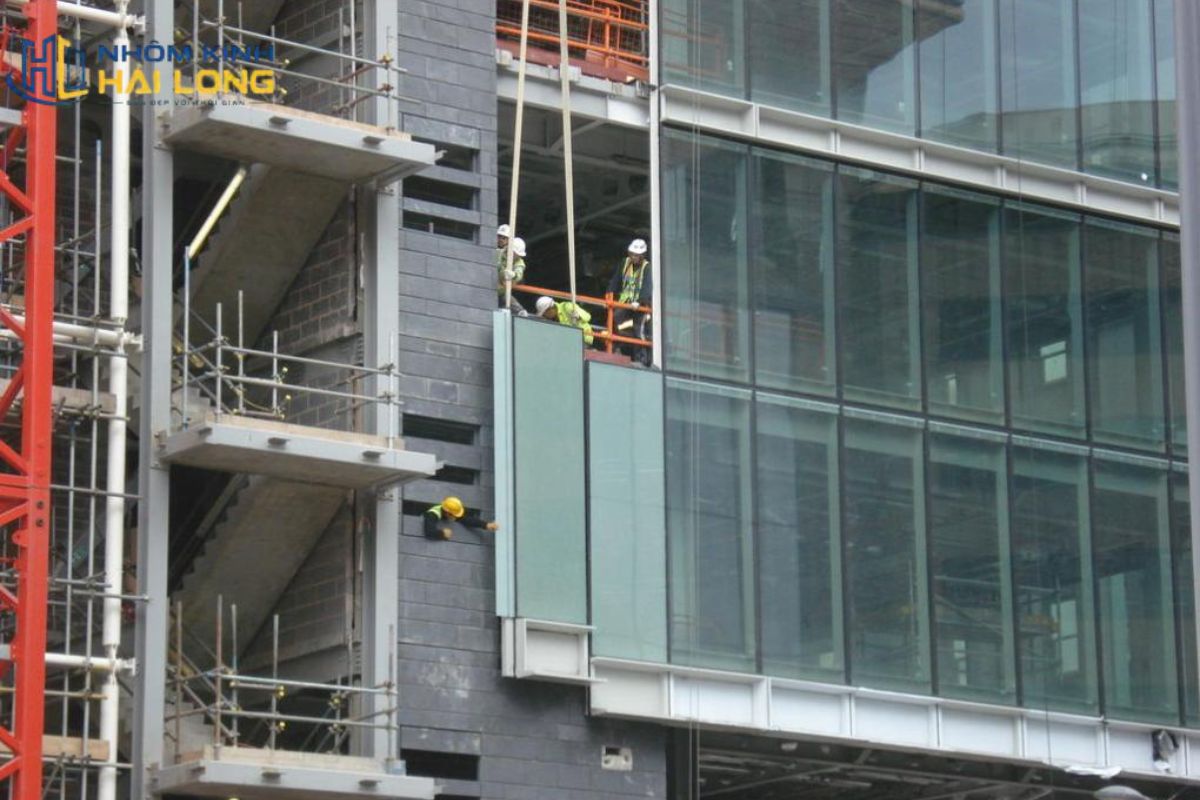

Ưu điểm và giới hạn cần cân nhắc

Hệ mặt dựng Unitized có lợi thế về kiểm soát sản xuất và tốc độ lắp đặt, nhưng đòi hỏi thiết kế, logistics và dung sai kết cấu chặt chẽ.

Ưu điểm

• Panel được gia công trong môi trường nhà máy, thuận lợi cho việc kiểm tra kích thước và chất lượng hoàn thiện.
• Giảm lượng công việc lắp khung, kính và bơm keo trực tiếp trên cao.
• Có thể rút ngắn giai đoạn lắp dựng ngoài công trường khi mặt bằng và module đã sẵn sàng.
• Phù hợp với mặt dựng có thiết kế lặp lại theo tầng.
• Kết cấu gioăng và khe nối được thiết kế để hỗ trợ xử lý chuyển vị giữa các module.
• Dễ phối hợp kính hộp, kính Low-E, kính phản quang và các giải pháp kiểm soát nhiệt.
• Bề mặt kiến trúc có độ đồng nhất cao khi panel được sản xuất và căn chỉnh chính xác.

Các trang chuyên ngành cùng ghi nhận ưu thế về sản xuất tại nhà máy, tiến độ lắp dựng và khả năng kiểm soát chất lượng của hệ Unitized.

Giới hạn

• Chi phí chuẩn bị, thiết kế và gia công thường cao hơn hệ Stick.
• Panel có kích thước và trọng lượng lớn, cần phương án vận chuyển và thiết bị nâng phù hợp.
• Sai số tại sàn, dầm hoặc vị trí bản mã có thể ảnh hưởng đến quá trình lắp ghép.
• Việc thay kính hoặc xử lý một panel hư hỏng cần phương án tiếp cận riêng.
• Hệ thống kém phù hợp với dự án nhỏ, mặt tiền thay đổi liên tục hoặc thiếu không gian tập kết.
• Thiết kế thay đổi muộn có thể ảnh hưởng đến hàng loạt module đã sản xuất.

So với hệ Stick, Unitized thường có giá cao hơn và yêu cầu độ chính xác lớn trong gia công, vận chuyển và lắp dựng.

Hiệu năng cách âm không nên quy về một tỷ lệ cố định

Khả năng giảm tiếng ồn phụ thuộc vào cấu tạo kính hộp, độ dày từng lớp kính, khoảng khí, loại gioăng, độ kín khe nối và chất lượng lắp đặt.

Con số giảm tiếng ồn đến 90% xuất hiện trong một số nội dung giới thiệu sản phẩm, nhưng không nên coi là hiệu năng mặc định của mọi hệ Unitized. Chủ đầu tư nên yêu cầu chỉ số âm học, mẫu thử hoặc kết quả kiểm tra tương ứng với cấu hình dự kiến.

Công trình nào phù hợp với hệ Unitized?

Hệ Unitized phù hợp nhất với các công trình có mặt dựng lớn, tầng lặp lại và yêu cầu kiểm soát tiến độ lắp đặt ngoài hiện trường.

Ứng dụng điển hình gồm:

• Cao ốc văn phòng nhiều tầng.
• Trung tâm thương mại quy mô lớn.
• Khách sạn và khu phức hợp cao cấp.
• Trụ sở doanh nghiệp có mặt tiền kính lớn.
• Công trình có hình thức mặt đứng đồng nhất theo tầng.
• Dự án cần phối hợp kính hộp, kính Low-E hoặc kính phản quang.

Nguồn chuyên ngành ghi nhận hệ này đặc biệt phù hợp với tòa nhà có bề mặt bên ngoài đồng nhất và chiều cao tầng tương đối đều.

Hệ Unitized có thể không phải lựa chọn kinh tế khi:

• Công trình chỉ có một diện tích mặt dựng nhỏ.
• Hình dạng mặt tiền có quá nhiều góc gãy hoặc mỗi tầng sử dụng một kích thước khác nhau.
• Dự án không có không gian tập kết và vận chuyển panel.
• Kết cấu chính chưa được kiểm soát dung sai.
• Thiết kế còn khả năng thay đổi lớn sau khi bắt đầu sản xuất.

Báo giá vách mặt dựng hệ Unitized

Giá tham khảo của vách mặt dựng hệ Unitized dao động từ 2.500.000 đến 4.500.000 VNĐ/m² trở lên.

Bảng giá chỉ thích hợp để lập dự toán ban đầu. Mỗi công trình cần bóc tách theo bản vẽ kỹ thuật và phạm vi cung cấp thực tế.

Trang vách kính mặt dựng của Nhôm Kính Hải Long cũng lưu ý hệ Unitized cần báo giá theo bản vẽ, thay vì áp dụng đơn giá chung của vách mặt dựng phổ thông.

Những yếu tố làm đơn giá thay đổi

• Hệ nhôm, tiết diện và độ dày thanh profile.
• Kích thước và trọng lượng của từng panel.
• Kính cường lực, bán cường lực, kính hộp hay kính Low-E.
• Màu kính, lớp phủ và yêu cầu truyền sáng.
• Mẫu nổi đố, chìm đố hoặc tích hợp lam nhôm.
• Chiều cao tòa nhà và vị trí lắp đặt.
• Thiết bị cẩu, sàn treo hoặc phương án nâng panel.
• Khoảng cách vận chuyển từ nhà máy đến công trình.
• Khối lượng bản mã và công tác hiệu chỉnh kết cấu.
• Yêu cầu thử kín nước, kín khí, chịu gió hoặc kiểm tra mẫu.
• Thuế, bảo hành và phạm vi nghiệm thu.

Báo giá có đơn giá thấp nhưng thiếu kính, keo, gioăng, bản mã, thiết bị nâng hoặc vận chuyển chưa thể được xem là phương án có tổng chi phí thấp hơn.

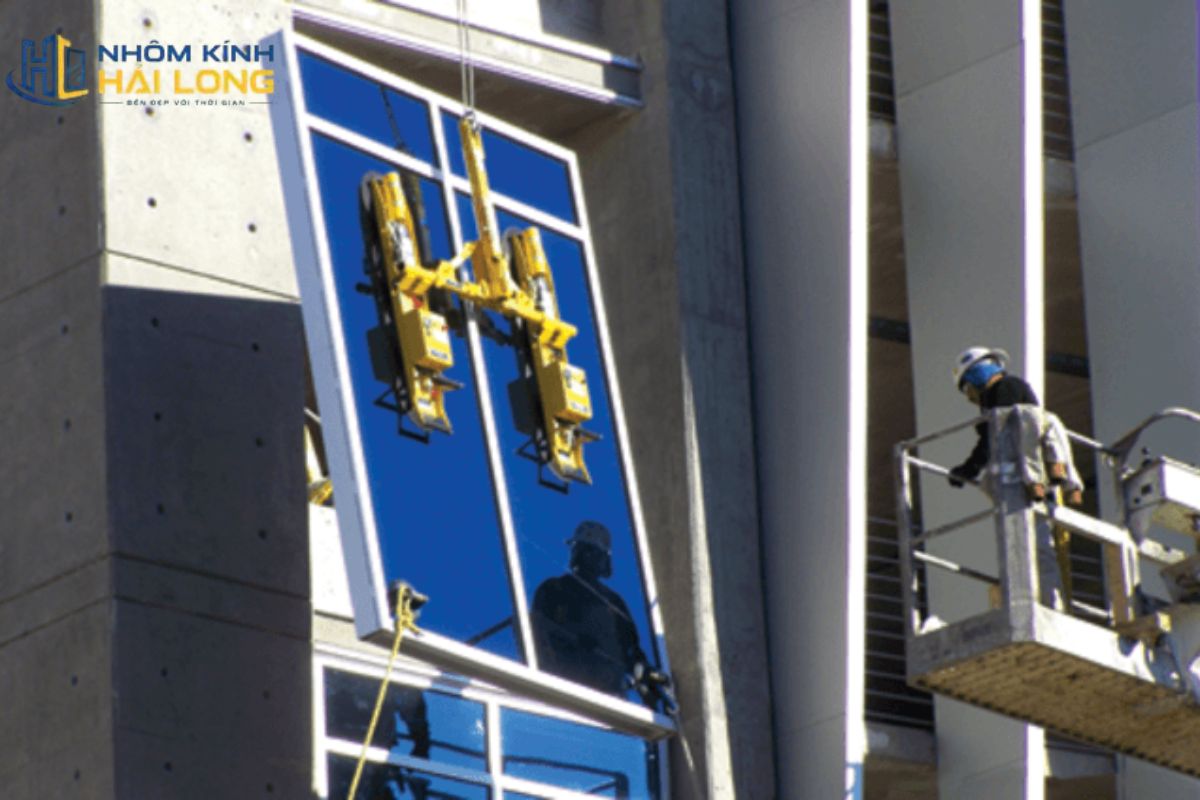

Quy trình triển khai hệ mặt dựng Unitized

Một dự án Unitized cần được triển khai theo chuỗi khảo sát, thiết kế, sản xuất, kiểm tra và lắp dựng có kiểm soát.

1. Tiếp nhận yêu cầu dự án: Xác định diện tích mặt dựng, chiều cao, hình thức kiến trúc, tiến độ và ngân sách.
2. Khảo sát kết cấu: Kiểm tra sàn, dầm, vị trí neo, đường vận chuyển và khu vực tập kết panel.
3. Tính toán và thiết kế: Chọn tiết diện nhôm, cấu tạo kính, gioăng, bản mã và khe nối.
4. Triển khai bản vẽ chi tiết: Thể hiện kích thước module, vị trí neo, trình tự lắp và dung sai cho phép.
5. Sản xuất panel tại nhà máy: Gia công khung nhôm, lắp kính, gioăng, keo và các chi tiết liên quan.
6. Kiểm tra chất lượng: Kiểm tra kích thước, độ vuông, bề mặt kính, liên kết và tình trạng gioăng.
7. Đóng gói và vận chuyển: Sử dụng giá đỡ phù hợp để hạn chế va đập và biến dạng panel.
8. Lắp bản mã tại công trình: Xác định cao độ, căn chỉnh và cố định hệ neo theo bản vẽ.
9. Nâng và ghép module: Đưa từng panel lên vị trí, liên kết thanh âm dương và điều chỉnh khe.
10. Kiểm tra, hoàn thiện và bàn giao: Kiểm tra độ phẳng, khe nối, thoát nước, bề mặt kính và hồ sơ nghiệm thu.

Các nguồn chuyên ngành mô tả ba giai đoạn cốt lõi gồm sản xuất module tại nhà máy, kiểm định trước khi xuất xưởng và nâng lắp tại công trình.

Cần kiểm tra gì trong báo giá Unitized?

Một báo giá đáng tin cậy phải cho thấy cấu hình vật tư, phạm vi công việc và các điều kiện loại trừ, không chỉ ghi tổng giá trên mỗi mét vuông.

Chủ đầu tư nên yêu cầu làm rõ:

• Mã hệ và mác hợp kim nhôm.
• Độ dày thực tế của từng nhóm thanh.
• Loại xử lý bề mặt và màu hoàn thiện.
• Cấu tạo chi tiết của kính hộp.
• Độ dày từng lớp kính và chiều rộng khoang khí.
• Loại gioăng EPDM và keo silicone.
• Cấu tạo bản mã, bu-lông và chi tiết neo.
• Phương án thoát nước và cân bằng áp suất.
• Thiết bị nâng và phạm vi vận chuyển.
• Tiêu chuẩn nghiệm thu được áp dụng.
• Phạm vi thử nghiệm mẫu nếu dự án yêu cầu.
• Chi phí bảo trì hoặc thay thế kính.
• Thuế, bảo hành và thời gian thực hiện.

Đặc biệt, mọi claim về khả năng chịu gió, kín nước, cách âm hoặc cách nhiệt cần gắn với cấu hình và hồ sơ kiểm tra cụ thể. Không nên xem thông số của một mẫu thử là đặc tính mặc định của mọi panel.

Câu hỏi thường gặp

Vách kính mặt dựng hệ Unitized có dùng cho nhà phố không?

Có thể dùng về mặt kỹ thuật, nhưng thường không tối ưu về chi phí đối với nhà phố có diện tích mặt dựng nhỏ. Hệ Stick hoặc các hệ mặt dựng lắp tại công trình có thể linh hoạt và kinh tế hơn.

Unitized và Stick khác nhau ở điểm nào?

Unitized sử dụng module được gia công trước tại nhà máy, còn Stick lắp thanh nhôm và kính theo từng ô tại công trình. Unitized phù hợp dự án lớn cần kiểm soát tiến độ, trong khi Stick dễ điều chỉnh hơn với mặt tiền phức tạp hoặc quy mô vừa.

Giá 2.500.000 đến 4.500.000 VNĐ/m² đã gồm tất cả chi phí chưa?

Không nên mặc định. Đơn giá có thể chưa gồm vận chuyển xa, thiết bị cẩu, bản mã đặc biệt, thử nghiệm mẫu, thuế hoặc các công tác xử lý kết cấu. Báo giá cần ghi rõ phạm vi cung cấp.

Có bắt buộc dùng kính hộp không?

Kính hộp là cấu hình phổ biến vì hỗ trợ kiểm soát nhiệt và tiếng ồn. Tuy nhiên, loại kính cuối cùng phải căn cứ vào yêu cầu thiết kế, an toàn, năng lượng và ngân sách của công trình.

Panel Unitized có thể thay kính riêng lẻ không?

Có thể, nhưng phương án thay thế phụ thuộc cấu tạo panel, cách liên kết kính và khả năng tiếp cận mặt ngoài. Hồ sơ thiết kế nên xác định phương án bảo trì ngay từ đầu.

Hệ Unitized nên được lựa chọn khi dự án có mặt dựng lớn, thiết kế lặp lại và đủ điều kiện kiểm soát sản xuất, vận chuyển cùng thiết bị nâng. Bước ưu tiên trước khi yêu cầu báo giá là chuẩn bị bản vẽ kiến trúc, kích thước mặt dựng, chiều cao tầng và yêu cầu về kính. Nhôm Kính Hải Long có thể dựa trên các dữ liệu này để khảo sát, lựa chọn cấu hình và lập báo giá theo đúng phạm vi công trình.
