Giá Thi Công Vách Kính Mặt Dựng Hệ Spider Tốt Nhất 2026
Vách kính mặt dựng hệ Spider là hệ tường kính không dùng khung nhôm nâng đỡ, liên kết các tấm kính bằng chân nhện và chốt inox. Nhôm Kính Hải Long cung cấp giải pháp theo kích thước công trình, với giá tham khảo từ 2.550.000đ đến 5.600.000đ/m².
Hệ Spider tạo bề mặt kính rộng, hạn chế các đường khung cản tầm nhìn và phù hợp với mặt tiền cần tính thẩm mỹ cao. Tuy nhiên, đây là hạng mục kỹ thuật cần khảo sát kết cấu, tính toán kích thước kính, vị trí liên kết và phương án thi công trước khi chốt cấu hình.

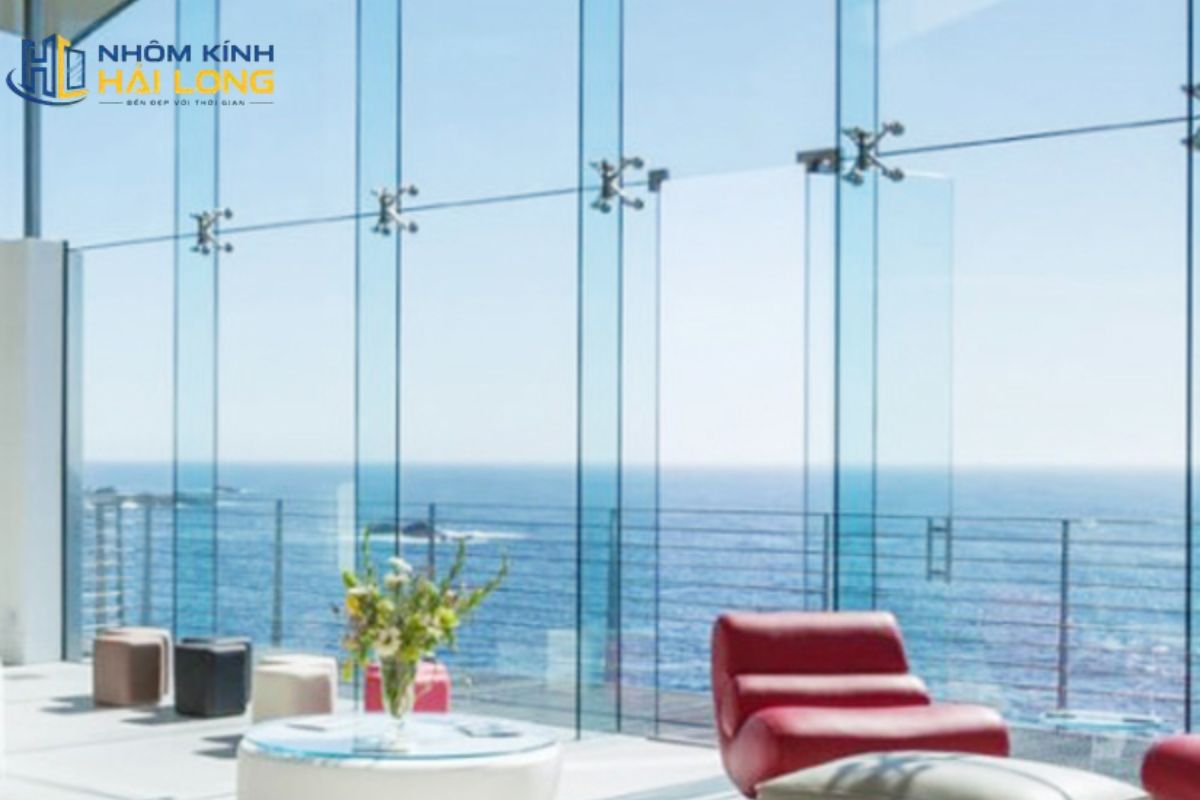

Vách kính mặt dựng hệ Spider là gì?
Vách kính mặt dựng hệ Spider là kiểu tường kính sử dụng liên kết điểm thay cho hệ khung nhôm chia ô truyền thống.
Các tấm kính khổ lớn được khoan lỗ tại vị trí thiết kế, sau đó liên kết với chân nhện inox thông qua chốt giữ kính. Chân nhện tiếp tục truyền tải trọng về hệ kết cấu đỡ, có thể là cột thép, dầm thép, giàn không gian, thanh kéo hoặc kết cấu công trình đã được tính toán.
Cấu trúc này tạo nên bề mặt kính trong suốt với ít chi tiết che khuất. Vì vậy, mặt dựng Spider thường được lựa chọn tại sảnh lớn, showroom, trung tâm thương mại, bảo tàng và các khu vực cần duy trì tầm nhìn rộng.
So với các hệ vách kính mặt dựng thông dụng, hệ Spider khác biệt ở phương thức giữ kính. Thay vì đặt kính trong lưới khung nhôm, tải trọng của tấm kính được truyền qua các điểm liên kết bằng chốt và phụ kiện chân nhện.
| Tiêu chí | Mặt dựng Spider | Mặt dựng có khung nhôm |
|---|---|---|
| Phương thức giữ kính | Chân nhện và chốt liên kết điểm | Khung đứng, khung ngang hoặc module |
| Mức độ lộ khung | Rất ít | Thấy rõ hoặc giấu một phần |
| Tầm nhìn | Rộng, ít bị cản | Phụ thuộc cách chia đố |
| Yêu cầu kỹ thuật | Cao tại điểm khoan, liên kết và kết cấu đỡ | Cao tại khung, gioăng, keo và thoát nước |
| Công trình phù hợp | Sảnh, showroom, canopy, mặt tiền điểm nhấn | Văn phòng, khách sạn, nhà phố, tòa nhà quy mô lớn |
| Chi phí | Thường cao hơn do kính và phụ kiện chuyên dụng | Có nhiều phân khúc cấu hình |
Hệ Spider không đồng nghĩa với việc hoàn toàn không có kết cấu chịu lực. Phần khung nhôm được loại bỏ khỏi bề mặt kính, nhưng công trình vẫn phải có hệ kết cấu phía sau để tiếp nhận và truyền tải trọng an toàn.

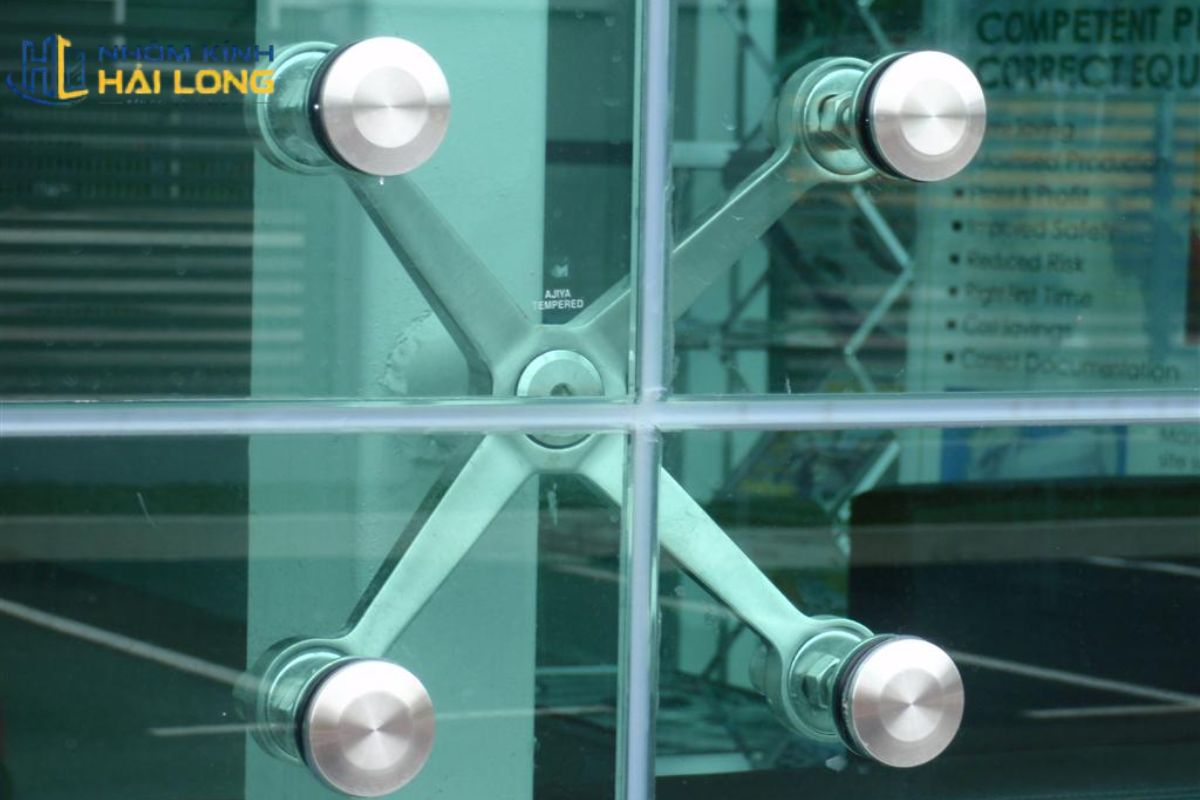

Cấu tạo và thông số kỹ thuật của vách kính mặt dựng hệ Spider
Một bộ vách kính Spider hoàn chỉnh gồm kính an toàn, chân nhện inox, chốt giữ kính, kết cấu đỡ, keo xử lý khe và các vật tư liên kết phụ trợ.
| Thành phần | Cấu hình tham khảo |
|---|---|
| Loại kính | Kính cường lực hoặc kính dán an toàn |
| Độ dày kính | Từ 10 mm đến 19 mm |
| Vật liệu chân nhện | Inox 304 |
| Kiểu chân nhện | 1 chân, 2 chân, 4 chân hoặc 6 chân |
| Khe giữa hai tấm kính | Khoảng 8 mm đến 12 mm |
| Vật liệu xử lý khe | Keo chuyên dụng phù hợp với hệ kính |
| Phương thức liên kết | Chốt giữ kính kết hợp chân nhện và kết cấu chịu lực |
| Kích thước tấm kính | Sản xuất theo bản vẽ và điều kiện vận chuyển |
Kính cường lực hoặc kính dán an toàn
Kính là phần chiếm diện tích lớn nhất và ảnh hưởng trực tiếp đến độ an toàn, hình thức cùng chi phí của mặt dựng.
Kính cường lực có khả năng chịu va đập và chịu ứng suất nhiệt tốt hơn kính thường cùng độ dày. Kính dán an toàn có lớp phim liên kết giữa các lớp kính, giúp giữ mảnh kính khi xảy ra nứt vỡ.
Việc chọn loại kính không nên chỉ dựa vào mức giá. Kỹ sư cần xem xét chiều cao công trình, kích thước từng tấm, vị trí lỗ khoan, tải trọng gió, điều kiện nắng nóng và mức độ tập trung người bên dưới.
Chân nhện và chốt giữ kính
Chân nhện là phụ kiện trung gian kết nối các tấm kính với kết cấu chịu lực. Bộ phận này thường được làm bằng Inox 304 nhằm đáp ứng yêu cầu về độ cứng, độ bền bề mặt và khả năng sử dụng trong môi trường công trình.
Chốt giữ kính đi qua lỗ đã gia công trên tấm kính. Vị trí khoan phải được xác định từ giai đoạn thiết kế và thực hiện trước khi kính được cường lực. Kính cường lực sau khi hoàn thiện không thể khoan hoặc cắt lại như kính thường.
Khe kính và keo chuyên dụng
Khe tiêu chuẩn giữa các tấm kính thường được bố trí từ 8 mm đến 12 mm. Khoảng hở này tạo không gian cho dung sai lắp đặt, chuyển vị nhỏ và lớp keo hoàn thiện.
Khe quá nhỏ có thể gây khó khăn khi căn chỉnh hoặc khiến hai mép kính tiếp xúc khi có chuyển vị. Khe quá lớn lại ảnh hưởng đến thẩm mỹ và làm tăng lượng keo sử dụng. Chiều rộng chính xác cần được thể hiện trong bản vẽ triển khai.
Báo giá vách kính mặt dựng hệ Spider
Giá vách kính mặt dựng hệ Spider dao động từ 2.550.000đ đến 5.600.000đ/m² theo cấu hình tham khảo.
| Phân khúc | Đơn giá tham khảo | Đặc điểm thường gặp |
|---|---|---|
| Cấu hình cơ bản | Từ 2.550.000đ/m² | Kính có độ dày phù hợp, chân nhện tiêu chuẩn, cao độ thi công thuận lợi |
| Cấu hình trung bình | Khoảng 3.500.000đ đến 4.500.000đ/m² | Tấm kính lớn hơn, nhiều điểm liên kết, yêu cầu hoàn thiện cao |
| Cấu hình kỹ thuật cao | Đến 5.600.000đ/m² | Kính dày, phụ kiện nhiều chân, thi công tầng cao hoặc kết cấu phức tạp |
Lưu ý: Bảng giá trên dùng để lập ngân sách ban đầu, không phải đơn giá cố định cho mọi công trình. Báo giá hoàn thiện có thể thay đổi theo:
- Loại kính cường lực hay kính dán an toàn.
- Độ dày kính từ 10 mm đến 19 mm.
- Kích thước và số lượng tấm kính.
- Loại chân nhện 1, 2, 4 hay 6 chân.
- Số lượng chốt giữ kính trên mỗi tấm.
- Kết cấu thép đỡ đã có hay cần gia công mới.
- Cao độ lắp đặt và điều kiện tiếp cận.
- Thiết bị nâng, giàn giáo và phương án vận chuyển kính.
- Khối lượng keo, vật tư liên kết và xử lý hoàn thiện.
- Yêu cầu tháo dỡ, bảo vệ mặt bằng hoặc thi công ngoài giờ.
Khi nhận báo giá, chủ đầu tư nên yêu cầu đơn vị thi công ghi rõ độ dày kính, loại kính, vật liệu chân nhện, số lượng điểm liên kết, kết cấu đỡ, phạm vi vận chuyển, thiết bị nâng và chính sách bảo hành. So sánh riêng đơn giá theo mét vuông có thể dẫn đến sai lệch nếu hai báo giá không cùng cấu hình.

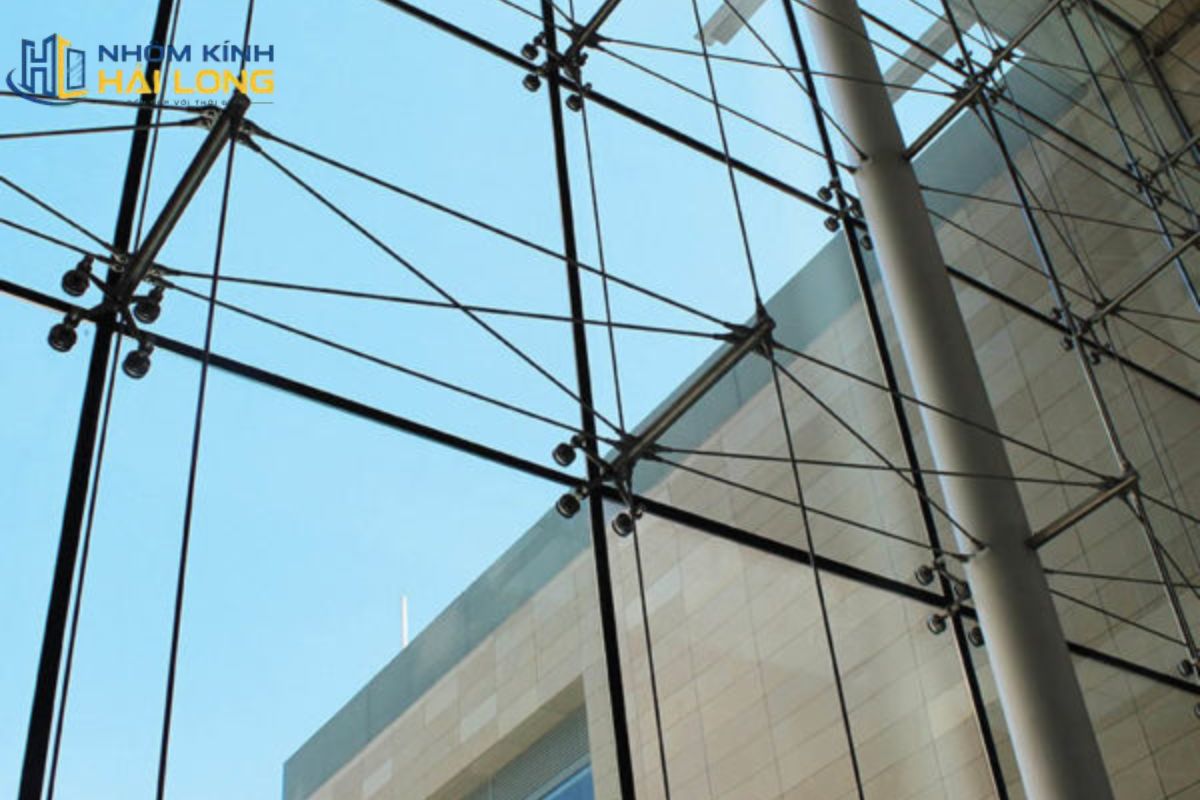

Các mẫu chân nhện Spider phổ biến
Số chân của phụ kiện cần được chọn theo vị trí liên kết, số góc kính cần giữ và phương án truyền lực, không nên lựa chọn chỉ dựa trên hình thức.
Spider 1 chân
Spider 1 chân được dùng tại các góc nhỏ, điểm liên kết phụ hoặc vị trí chỉ cần giữ một góc kính.
Mẫu này có kết cấu gọn và ít chiếm diện tích quan sát. Tuy nhiên, khả năng áp dụng phụ thuộc vào sơ đồ liên kết tổng thể và không thể thay thế tùy ý cho phụ kiện nhiều chân.
Spider 2 chân
Spider 2 chân phù hợp với cạnh biên, góc nối hoặc vị trí cần giữ hai điểm kính liền nhau.
Hai nhánh có thể được bố trí theo góc hoặc theo phương tùy thiết kế. Đây là lựa chọn thường gặp tại mép ngoài của mảng kính, nơi không cần giữ đồng thời bốn góc.
Spider 4 chân
Spider 4 chân là mẫu được sử dụng phổ biến nhất ở khu vực trung tâm của mặt phẳng kính.
Bốn nhánh giúp liên kết bốn góc của các tấm kính gặp nhau tại cùng một vị trí. Cách bố trí này tạo lưới liên kết đều và phù hợp với nhiều mặt dựng có module kính vuông hoặc chữ nhật.
Spider 6 chân
Spider 6 chân được cân nhắc cho tấm kính khổ lớn, nút liên kết đặc biệt hoặc khu vực có yêu cầu truyền lực cao hơn.
Việc dùng nhiều chân không tự động bảo đảm hệ vách chịu lực tốt hơn. Hiệu quả phụ thuộc đồng thời vào vật liệu phụ kiện, hình dạng nút, bu lông, kết cấu đỡ, khoảng cách liên kết và kích thước kính.
| Mẫu chân nhện | Vị trí sử dụng điển hình | Điểm cần lưu ý |
|---|---|---|
| 1 chân | Góc nhỏ, điểm liên kết phụ | Chỉ giữ một điểm kính |
| 2 chân | Cạnh biên hoặc góc nối | Kiểm tra hướng bố trí hai nhánh |
| 4 chân | Trung tâm mặt phẳng kính | Phổ biến với bốn góc kính gặp nhau |
| 6 chân | Nút đặc biệt, kính khổ lớn | Cần thiết kế riêng theo tải trọng |
Công trình nào phù hợp với mặt dựng Spider?
Mặt dựng Spider phù hợp nhất với công trình cần tầm nhìn rộng, mặt tiền trong suốt và ít chi tiết khung che khuất.
Mặt tiền trung tâm thương mại
Mảng kính lớn giúp khách hàng quan sát khu trưng bày từ bên ngoài. Bề mặt trong suốt cũng tạo cảm giác mở và tăng khả năng kết nối giữa không gian kinh doanh với khu vực giao thông phía trước.

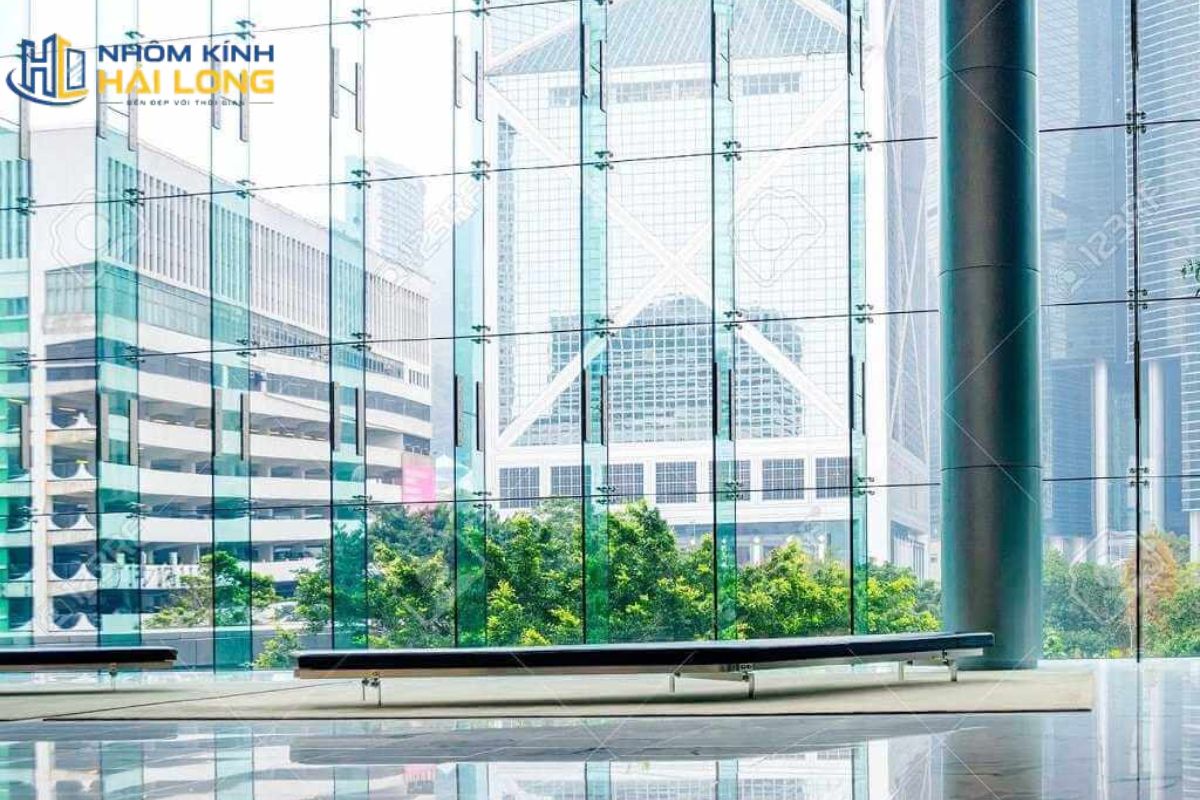

Sảnh tòa nhà và cao ốc văn phòng
Khoảng thông tầng tại sảnh thường có chiều cao và khẩu độ lớn. Hệ Spider giúp duy trì bề mặt kính thoáng, lấy sáng tự nhiên và tạo điểm nhấn cho khu vực đón tiếp.

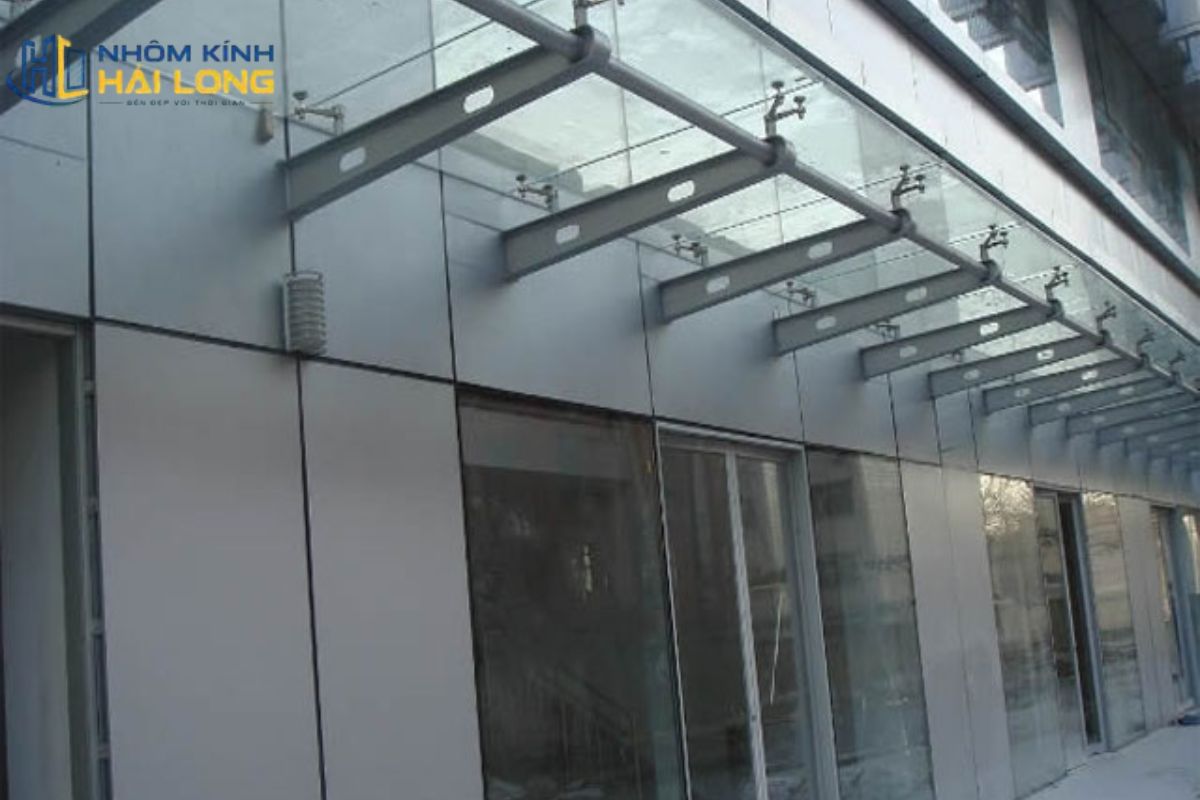

Mái kính, giếng trời và canopy
Hệ liên kết điểm có thể được dùng cho mái che sảnh, sân thượng hoặc giếng trời khi thiết kế yêu cầu ít khung nhìn thấy. Với hạng mục nằm phía trên khu vực có người qua lại, loại kính, phương án thoát nước và cấu tạo giữ kính cần được tính toán đặc biệt cẩn thận.

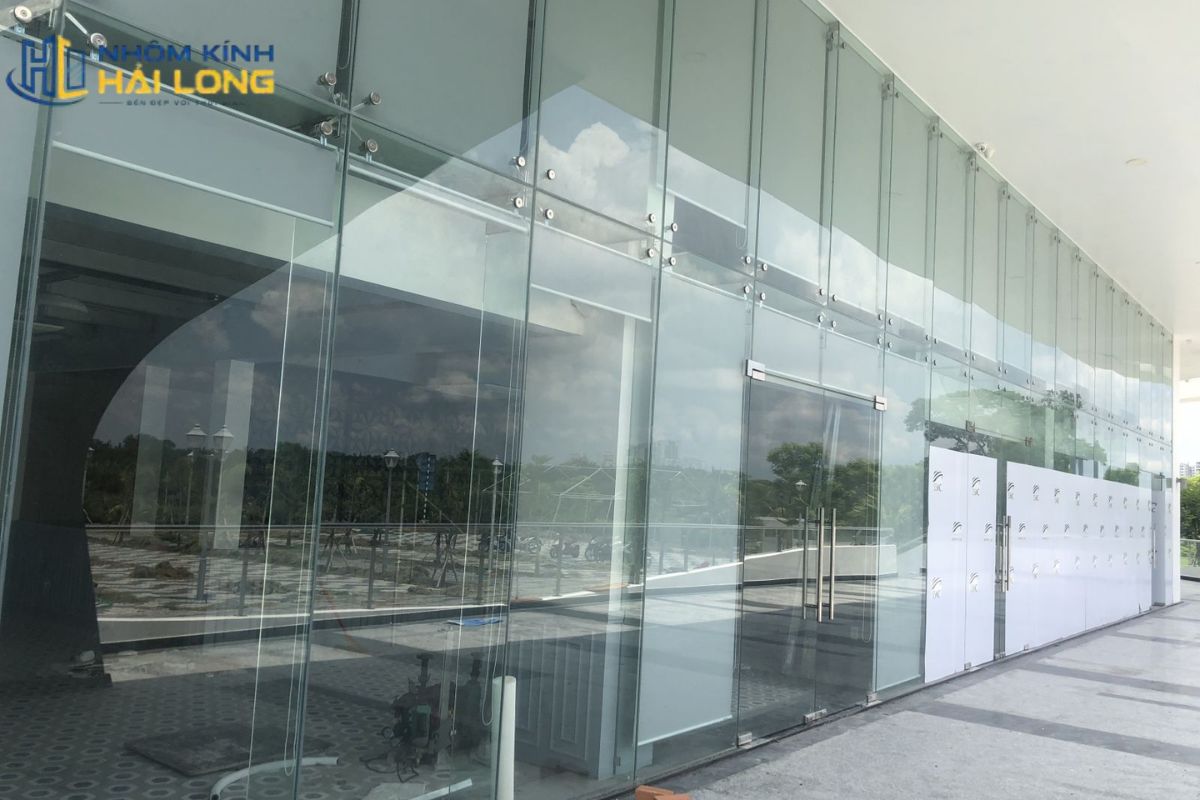

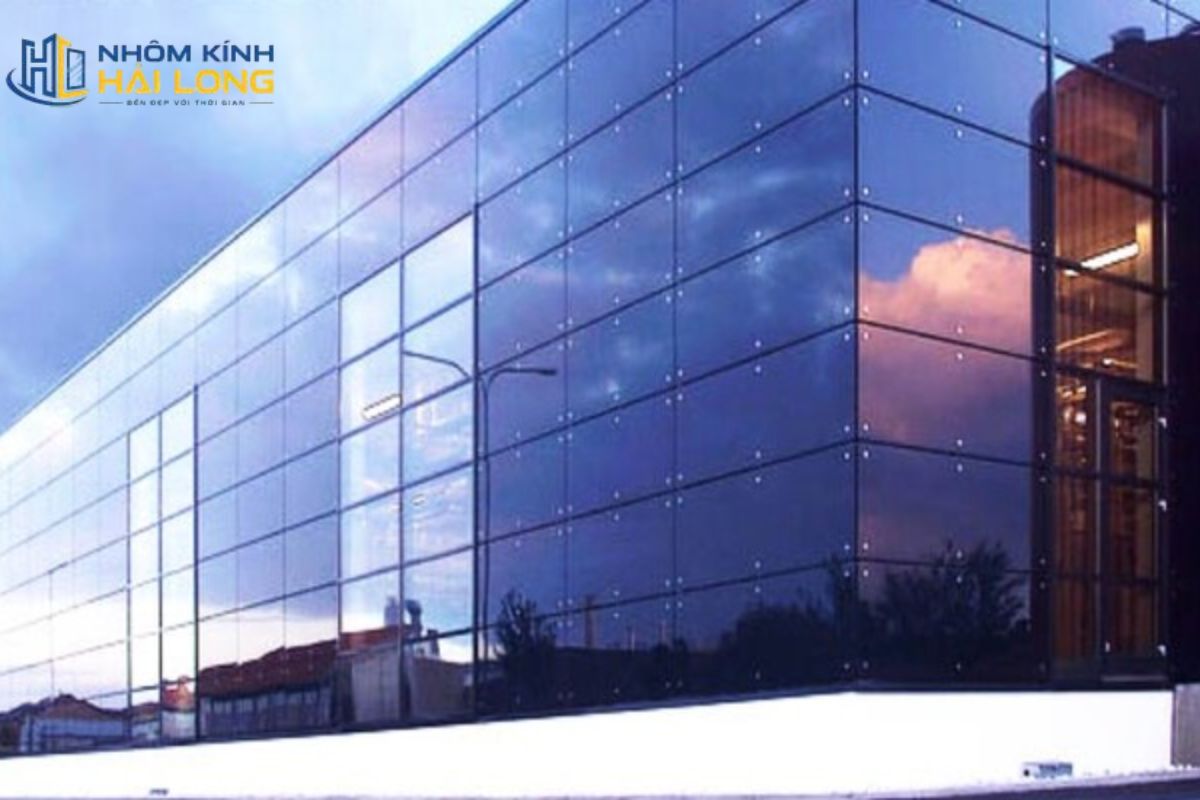

Showroom và bảo tàng
Showroom ô tô, cửa hàng trưng bày và bảo tàng thường cần góc quan sát ít bị chia cắt. Hệ Spider hỗ trợ tạo mảng kính lớn, giúp sản phẩm hoặc không gian bên trong được nhìn thấy rõ hơn.
Biệt thự và không gian thông tầng
Hệ Spider có thể sử dụng tại phòng khách cao tầng, khu vực nhìn ra sân vườn hoặc mặt tiền cần phong cách tối giản. Tuy nhiên, gia chủ cần xem xét hướng nắng, khả năng tích nhiệt, rèm che và việc vệ sinh mặt kính trước khi lựa chọn.
Bên cạnh việc thi công vách mặt dựng giấu đố, chúng tôi còn cung cấp và thi công các vách mặt dựng khác;
Vách kính mặt dựng hệ unitized
Ưu điểm và giới hạn cần cân nhắc
Ưu điểm lớn nhất của vách kính Spider là tạo bề mặt kính rộng và giảm các đường khung xuất hiện trong tầm nhìn.
Các lợi thế đáng chú ý gồm:
- Tạo diện mạo hiện đại cho mặt tiền.
- Mở rộng tầm nhìn từ trong ra ngoài.
- Hỗ trợ lấy sáng tự nhiên.
- Phù hợp với kính khổ lớn.
- Có thể tạo mặt phẳng, góc nghiêng hoặc hình thức kiến trúc đặc biệt.
- Phụ kiện inox trở thành chi tiết trang trí kỹ thuật.
- Dễ tạo điểm nhấn tại sảnh và khu vực trưng bày.
Bên cạnh đó, hệ Spider có những giới hạn cần tính trước:
- Giá vật tư và thi công thường cao hơn hệ kính có khung phổ thông.
- Sai số tại lỗ khoan kính khó điều chỉnh sau khi kính đã cường lực.
- Kết cấu đỡ phải được thiết kế chính xác.
- Kính khổ lớn làm tăng yêu cầu vận chuyển và thiết bị nâng.
- Việc thay kính có thể phức tạp tại vị trí cao.
- Bề mặt kính lớn cần kế hoạch vệ sinh và bảo trì định kỳ.
- Khả năng kiểm soát nhiệt phụ thuộc vào loại kính và hướng mặt tiền.
Công trình chỉ cần chia phòng hoặc có ngân sách giới hạn có thể phù hợp hơn với vách nhôm kính có khung. Hệ Spider nên được ưu tiên khi giá trị về tầm nhìn, kiến trúc và độ thoáng đủ lớn để bù cho yêu cầu kỹ thuật cao hơn.
Cách chọn cấu hình phù hợp với công trình
Cấu hình Spider phù hợp phải bắt đầu từ điều kiện thực tế của mặt dựng, không phải từ mẫu chân nhện hoặc độ dày kính được chọn trước.
Chủ đầu tư nên cung cấp cho đơn vị tư vấn các thông tin sau:
- Chiều rộng và chiều cao tổng thể của mảng kính.
- Kích thước dự kiến của từng tấm kính.
- Cao độ lắp đặt.
- Vị trí công trình và mức độ tiếp xúc với gió.
- Hướng nắng chính của mặt tiền.
- Kết cấu bê tông hoặc kết cấu thép hiện có.
- Yêu cầu về độ trong, màu kính và kiểm soát nhiệt.
- Vị trí cửa đi, cửa tự động hoặc ô thông gió.
- Điều kiện vận chuyển kính vào công trình.
- Khoảng ngân sách dự kiến.
Từ dữ liệu khảo sát, đơn vị thiết kế mới có thể xác định loại kính, độ dày, số điểm liên kết, mẫu chân nhện và cấu tạo hệ đỡ. Không nên mặc định rằng kính 19 mm hoặc Spider 6 chân luôn là phương án tốt nhất. Cấu hình quá nặng có thể làm tăng tải trọng, giá thành và độ phức tạp mà không tạo thêm hiệu quả cần thiết.

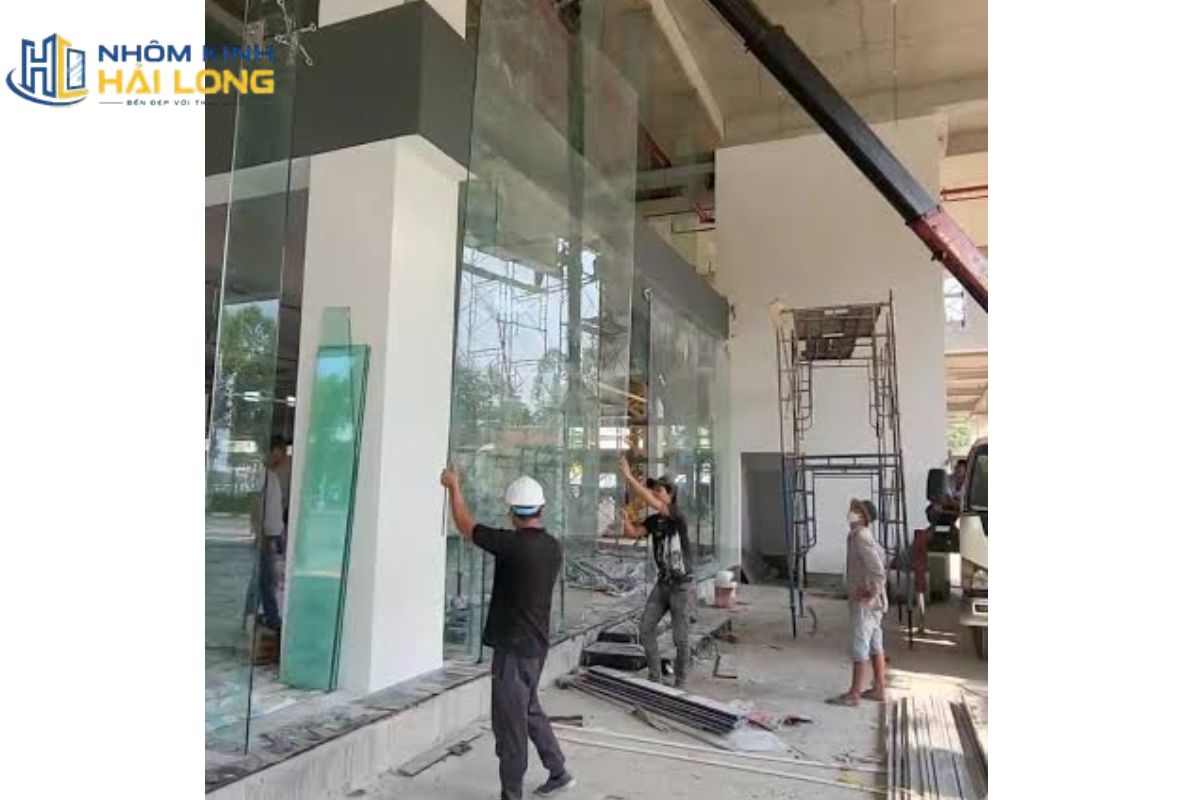

Quy trình thi công vách mặt dựng Spider
Một hệ Spider nên được triển khai theo quy trình có bản vẽ và bước kiểm tra rõ ràng.
- Tiếp nhận nhu cầu: Xác định diện tích, mục đích sử dụng, hình thức kiến trúc, ngân sách và tiến độ.
- Khảo sát hiện trạng: Đo kích thước, kiểm tra kết cấu, cao độ, mặt bằng tập kết và đường vận chuyển kính.
- Thiết kế phương án: Chia kích thước tấm kính, bố trí điểm khoan, chọn chân nhện và xác định kết cấu đỡ.
- Triển khai bản vẽ kỹ thuật: Thể hiện lỗ khoan, dung sai, khe kính, bản mã, bu lông và chi tiết liên kết.
- Gia công kết cấu đỡ: Sản xuất cột, dầm, giàn hoặc thanh liên kết theo hồ sơ đã duyệt.
- Đặt kính và phụ kiện: Gia công kính đúng kích thước, khoan lỗ trước khi cường lực và kiểm tra phụ kiện Inox 304.
- Lắp dựng tại công trình: Định vị kết cấu, nâng kính, lắp chốt, cân chỉnh mặt phẳng và siết liên kết theo trình tự.
- Bơm keo hoàn thiện: Làm sạch khe, đặt vật liệu chèn nếu cần và bơm keo chuyên dụng liên tục.
- Kiểm tra và bàn giao: Kiểm tra cao độ, khe kính, điểm liên kết, bề mặt keo, vệ sinh và hướng dẫn bảo trì.
Câu hỏi thường gặp về vách kính hệ Spider
Kính Spider có bắt buộc dùng kính cường lực không?
Hệ Spider cần sử dụng kính an toàn phù hợp với thiết kế, thường là kính cường lực hoặc kính dán an toàn. Cấu hình cụ thể phải được xác định theo kích thước tấm, vị trí lắp đặt và yêu cầu an toàn của công trình.
Khoảng cách giữa hai tấm kính là bao nhiêu?
Khe tham khảo thường từ 8 mm đến 12 mm. Kích thước chính xác phụ thuộc dung sai lắp đặt, loại keo, kích thước tấm và chuyển vị dự kiến của hệ kết cấu.
Spider 4 chân có phải mẫu tốt nhất không?
Spider 4 chân là mẫu phổ biến tại vị trí bốn góc kính gặp nhau, nhưng không phải lựa chọn tốt nhất cho mọi điểm liên kết. Mép biên có thể cần Spider 1 hoặc 2 chân, trong khi nút đặc biệt có thể dùng mẫu 6 chân.
Báo giá theo mét vuông đã bao gồm phụ kiện chưa?
Phạm vi báo giá phụ thuộc từng đơn vị và hợp đồng. Chủ đầu tư cần kiểm tra xem đơn giá đã gồm kính, chân nhện, chốt, kết cấu thép, keo, vận chuyển, thiết bị nâng, nhân công, thuế và bảo hành hay chưa.
Có thể dùng hệ Spider cho nhà phố không?
Có thể, đặc biệt tại mặt tiền showroom, sảnh thông tầng hoặc khu vực nhìn ra sân vườn. Tuy nhiên, với ô kính nhỏ và nhu cầu sử dụng thông thường, hệ có khung có thể kinh tế và dễ bảo trì hơn.
Vách kính mặt dựng hệ Spider phù hợp khi công trình thực sự cần bề mặt kính lớn, tầm nhìn thông thoáng và điểm nhấn kiến trúc rõ rệt. Trước khi chốt vật tư, chủ đầu tư nên để Nhôm Kính Hải Long khảo sát kích thước, kết cấu, cao độ và đường vận chuyển kính, sau đó yêu cầu báo giá bóc tách đầy đủ thay vì lựa chọn chỉ theo đơn giá trên mét vuông.
