Vách kính mặt dựng tòa nhà là hệ bao che bên ngoài sử dụng kính kết hợp khung hoặc phụ kiện chịu lực, giúp lấy sáng, bảo vệ công trình và tạo diện mạo hiện đại. Nhôm Kính Hải Long tư vấn cấu hình theo quy mô, kiến trúc và điều kiện thi công thực tế.
Khác với vách kính dùng để chia phòng, mặt dựng phải làm việc trực tiếp với nắng, mưa, gió và chuyển vị của công trình. Vì vậy, lựa chọn hệ nhôm, loại kính hay kiểu liên kết không nên chỉ dựa trên hình thức và giá mỗi mét vuông.
Vách kính mặt dựng đóng vai trò gì với tòa nhà?

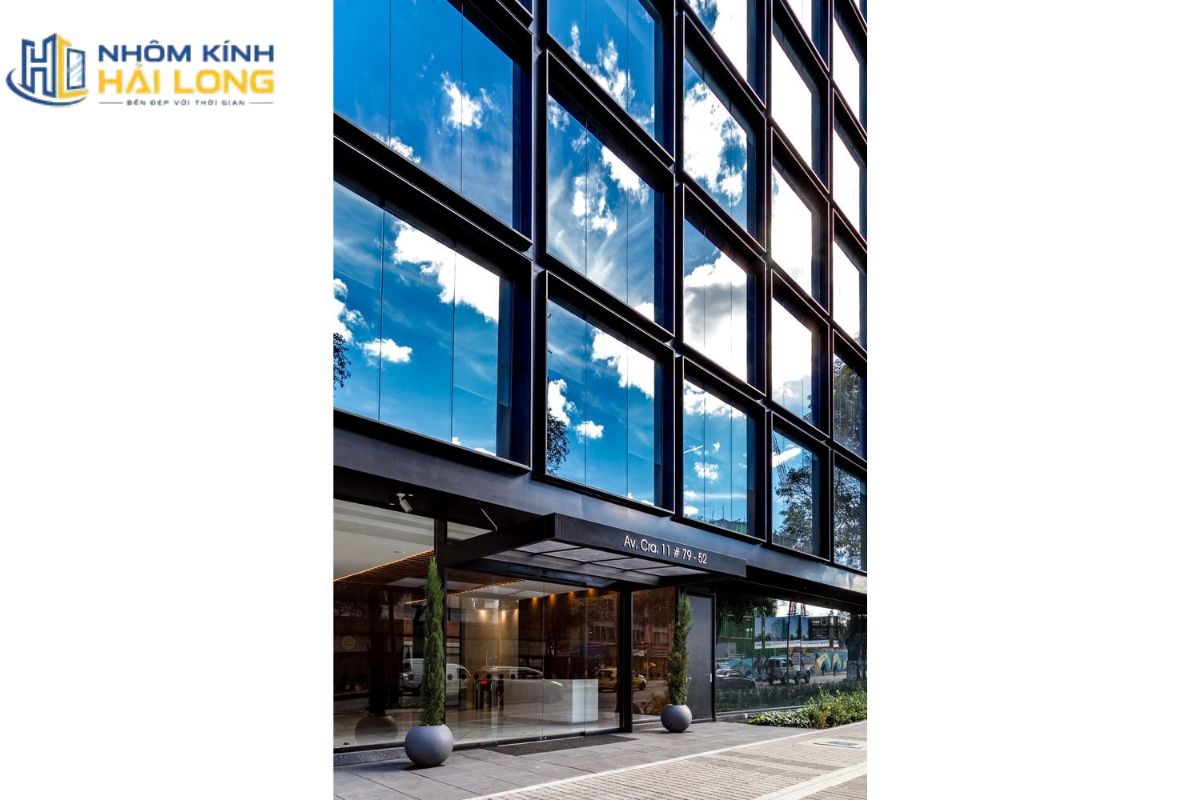

Vách kính mặt dựng tòa nhà vừa là lớp bao che kiến trúc, vừa là một hệ kỹ thuật phải truyền tải trọng về kết cấu chính của công trình.
Hệ thống thường được lắp ở mặt ngoài cao ốc văn phòng, khách sạn, trung tâm thương mại, showroom hoặc công trình có yêu cầu tạo mảng kính lớn. Tùy thiết kế, mặt dựng có thể bao phủ một phần mặt tiền hoặc hình thành lớp vỏ kính cho nhiều tầng.
Các chức năng quan trọng gồm:
- Che chắn không gian bên trong trước tác động của thời tiết.
- Tận dụng ánh sáng tự nhiên và mở rộng tầm nhìn.
- Tạo ngôn ngữ kiến trúc đồng nhất cho mặt ngoài.
- Kết hợp cửa đi, cửa sổ hoặc ô thông gió theo thiết kế.
- Hỗ trợ kiểm soát nhiệt, tiếng ồn và độ chói khi sử dụng cấu hình kính phù hợp.
Trang sản phẩm của Nhôm Kính Hải Long phân biệt rõ mặt dựng với vách ngăn nội thất ở yêu cầu chịu gió, chống mưa, thoát nước và liên kết kết cấu. Những yếu tố này khiến mặt dựng cần bản vẽ và phương án kỹ thuật riêng cho từng công trình.
Người đang tìm hiểu các hệ vách dùng cho không gian bên trong có thể tham khảo thêm phần phân loại vách nhôm kính theo cấu hình công trình. Hai hạng mục có thể giống nhau về vật liệu cơ bản nhưng khác đáng kể về yêu cầu thiết kế và thi công.

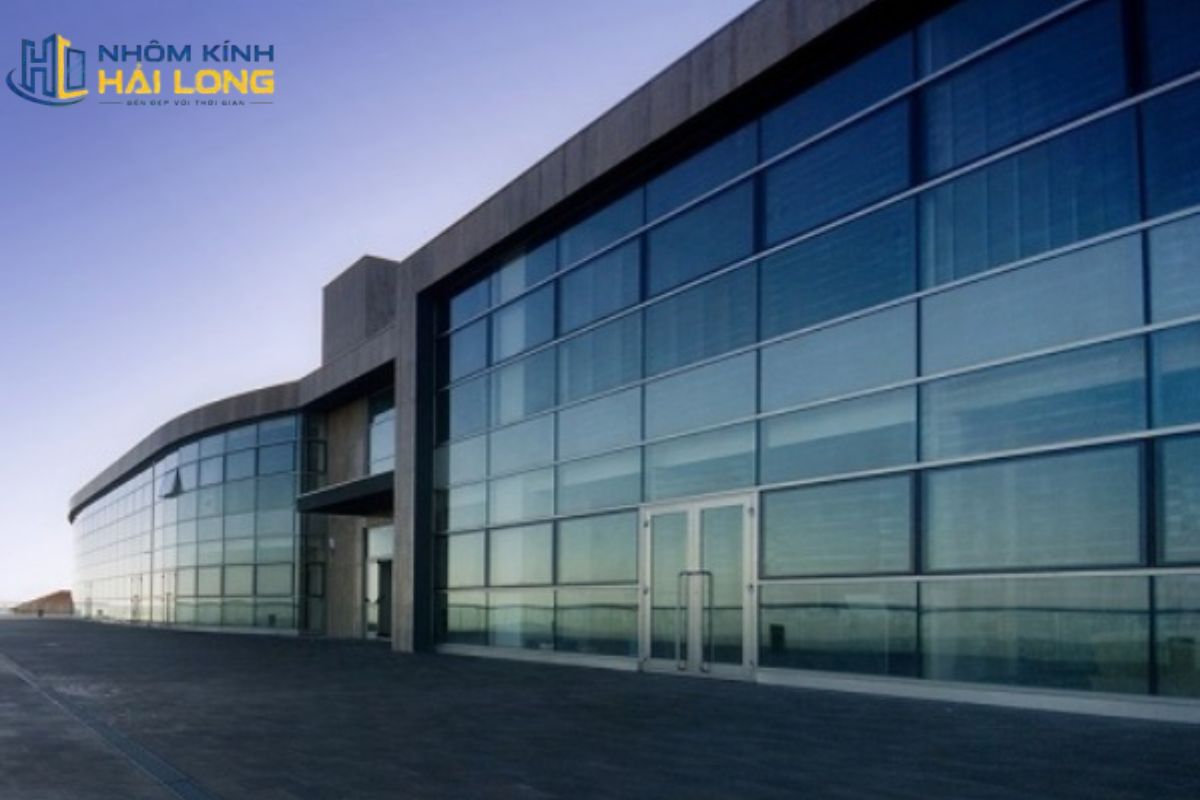

Cấu tạo nào quyết định độ bền của mặt dựng?
Một hệ mặt dựng bền và kín cần sự phối hợp đồng bộ giữa khung chịu lực, kính, liên kết neo, gioăng, keo và đường thoát nước.
Khung và hệ liên kết truyền tải trọng
Khung nhôm tạo lưới đỡ các tấm kính và truyền tải trọng về sàn, dầm hoặc vị trí neo đã thiết kế. Tiết diện và độ dày profile phải được lựa chọn theo kích thước ô kính, khẩu độ, chiều cao tầng và tác động gió tại công trình.
Tên thương hiệu nhôm không đủ để kết luận một cấu hình phù hợp. Hai phương án dùng cùng loại nhôm vẫn có thể khác nhau về độ dày, cách gia cường, vị trí bản mã và khả năng làm việc của mối nối.
Kính ảnh hưởng đến an toàn và tiện nghi
Kính chiếm phần lớn diện tích mặt ngoài nên tác động trực tiếp đến độ an toàn, lượng ánh sáng, nhiệt truyền vào nhà và hiệu ứng thẩm mỹ.
Các phương án thường được cân nhắc gồm:
- Kính cường lực cho những vị trí cần khả năng chịu va đập.
- Kính dán an toàn để hạn chế mảnh kính rơi khi xảy ra nứt vỡ.
- Kính hộp khi công trình ưu tiên cách âm và kiểm soát nhiệt.
- Kính Low-E, kính phản quang hoặc kính có lớp phủ phù hợp với mặt tiền chịu nắng lớn.
Không nên mặc định một độ dày kính có thể dùng cho mọi ô. Kích thước tấm, cách giữ kính, cao độ, tải trọng gió và yêu cầu an toàn đều có thể làm thay đổi cấu hình cần thiết.
Gioăng, keo và đường thoát nước bảo vệ độ kín
Gioăng và keo có nhiệm vụ làm kín, cố định kính, hấp thụ chuyển vị nhỏ và hoàn thiện các khe tiếp giáp. Chất lượng vật tư chỉ là một phần. Bề mặt phải được vệ sinh, xử lý và thi công đúng quy trình.
Đường thoát nước trong hệ nhôm cũng cần được giữ thông suốt. Khe thoát bị bịt hoặc đường keo không liên tục có thể gây thấm tại mối nối ngay cả khi nhôm và kính đạt yêu cầu ban đầu.

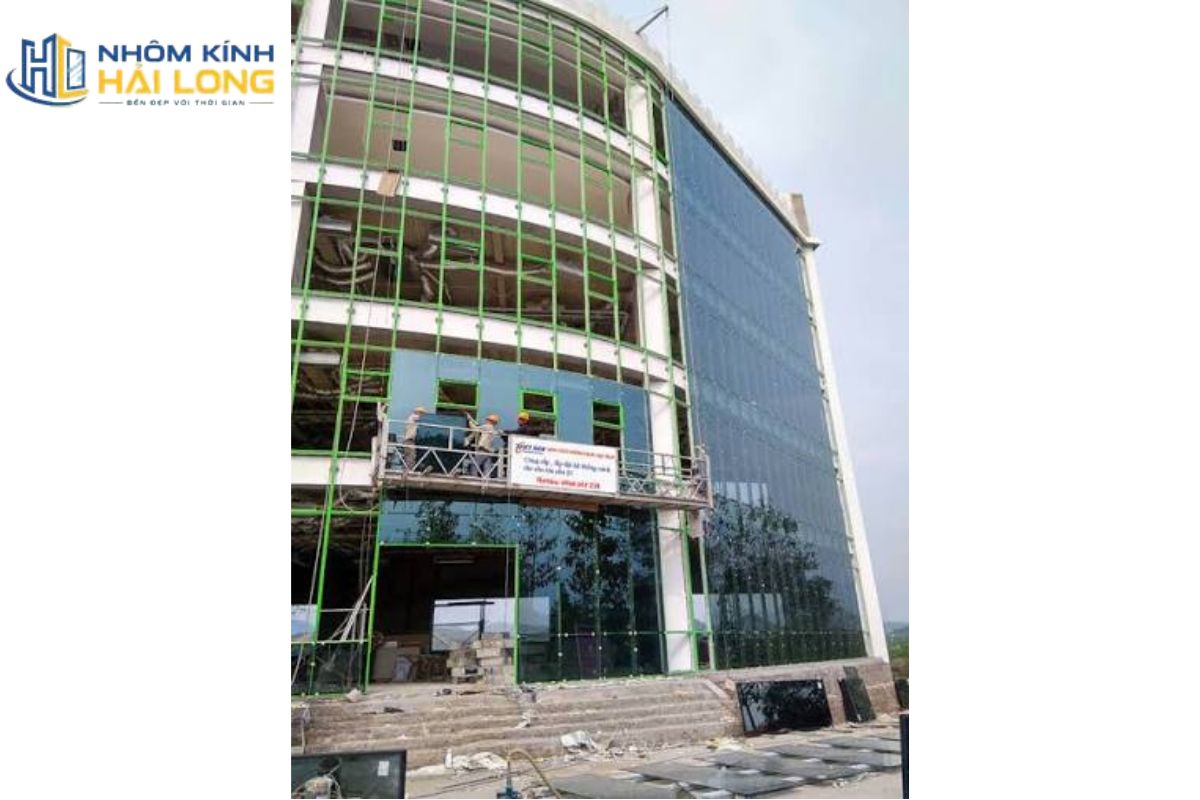

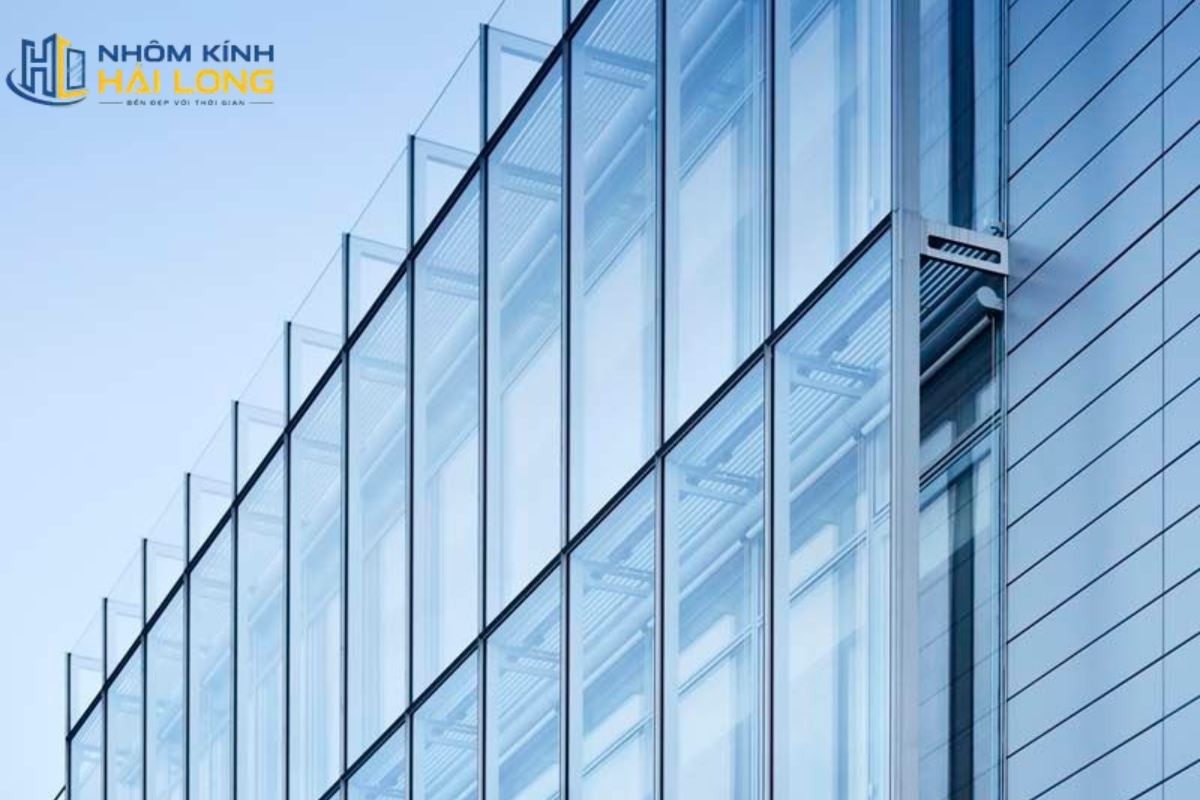

Hệ Stick, Unitized, Semi-Unitized hay Spider phù hợp hơn?
Không có một hệ mặt dựng tốt nhất cho mọi tòa nhà. Phương án phù hợp phụ thuộc quy mô, tiến độ, hình dạng kiến trúc, mặt bằng thi công và khả năng tổ chức sản xuất.
| Hệ mặt dựng | Cách triển khai | Phù hợp với | Điểm cần kiểm soát |
|---|---|---|---|
| Stick | Lắp thanh đứng, thanh ngang và kính tại công trình | Showroom, văn phòng, tòa nhà quy mô vừa | Tay nghề căn chỉnh, xử lý keo và điều kiện thi công |
| Unitized | Gia công thành module rồi lắp theo từng tầng | Tòa nhà cao tầng, diện tích mặt dựng lớn | Dung sai kết cấu, logistics và thiết bị nâng |
| Semi-Unitized | Kết hợp module với lắp dựng tại hiện trường | Dự án cần cân bằng tiến độ và khả năng điều chỉnh | Cấu tạo liên kết và phối hợp giữa xưởng với công trường |
| Spider | Giữ kính bằng chân nhện hoặc liên kết điểm | Sảnh, showroom, mặt tiền cần độ thoáng | Độ chính xác của kính, phụ kiện và khung xương |

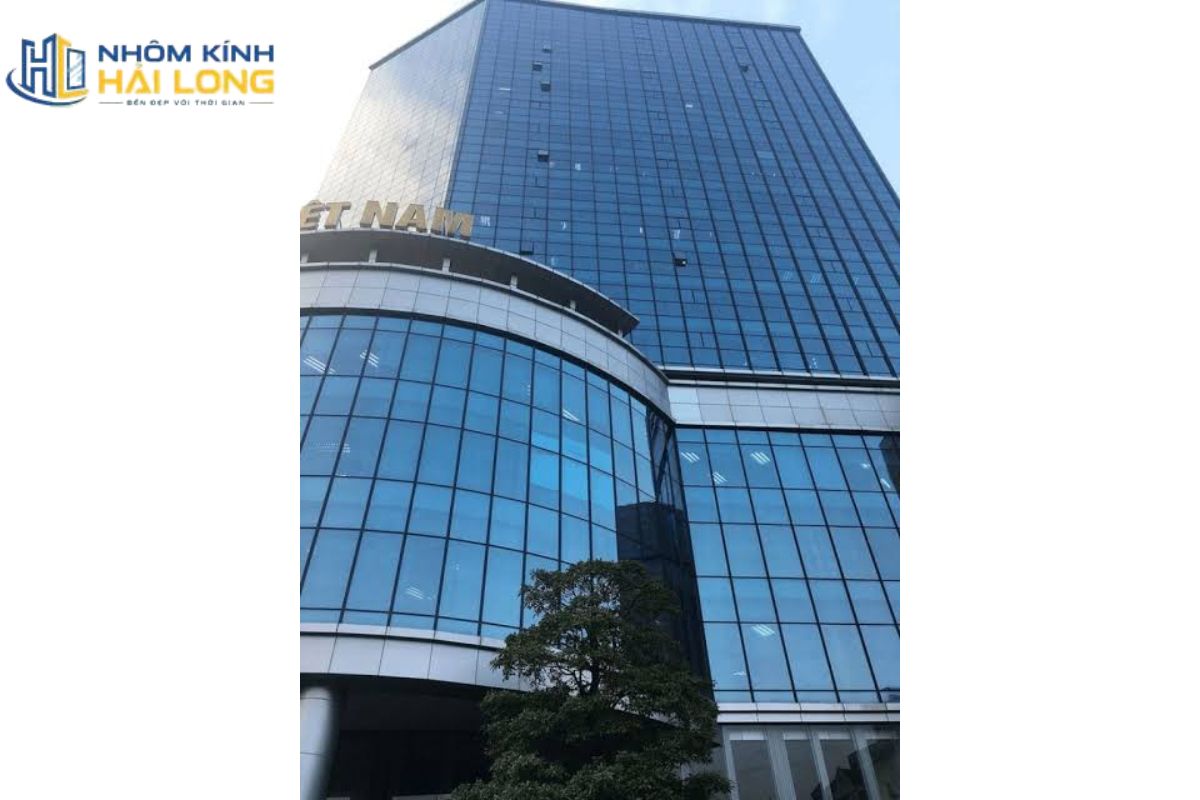

Stick phù hợp khi cần linh hoạt tại hiện trường
Hệ Stick cho phép điều chỉnh theo sai số thực tế và thường thuận lợi với công trình có hình dạng mặt tiền không quá lặp lại. Đổi lại, chất lượng phụ thuộc nhiều vào công tác đo đạc, căn chỉnh và hoàn thiện ngoài công trường.

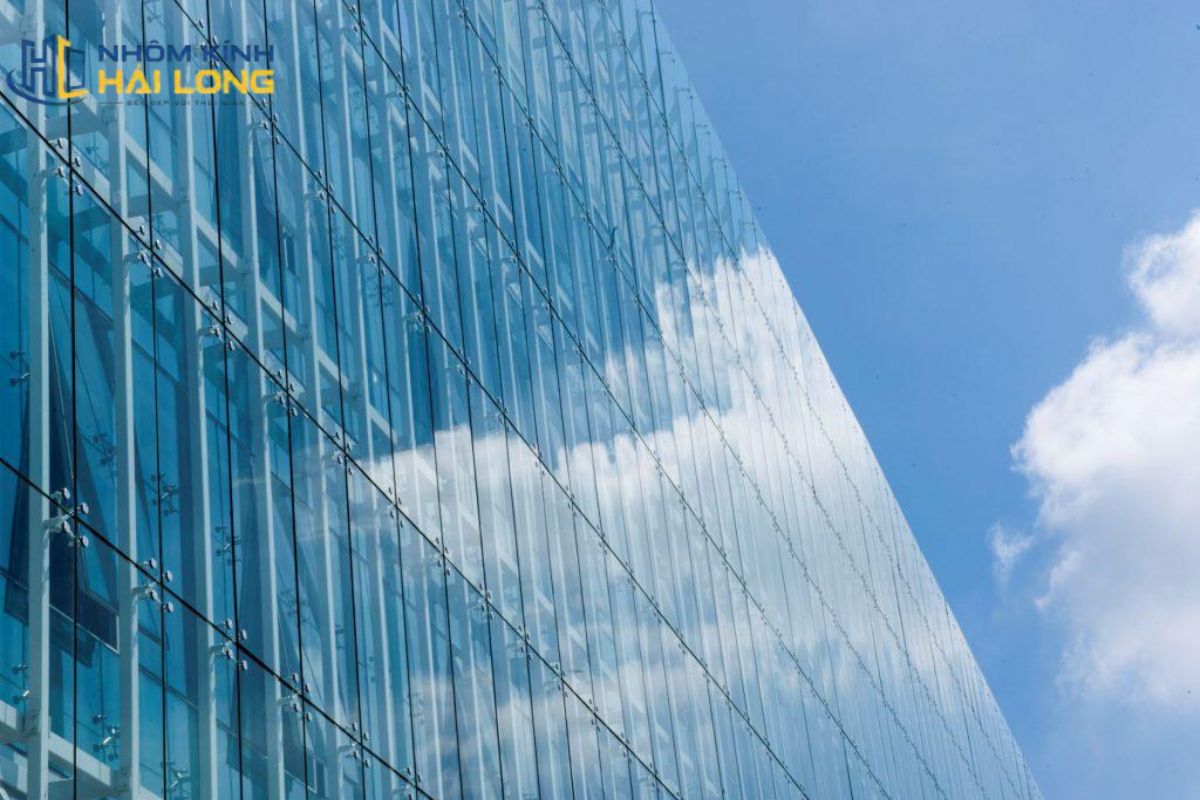

Unitized phù hợp khi dự án ưu tiên tốc độ lắp tầng
Các module Unitized được chuẩn bị tại nhà máy trước khi đưa đến công trình. Cách làm này giúp giảm lượng thao tác trên cao và kiểm soát khâu sản xuất tập trung hơn.
Phương án chỉ phát huy hiệu quả khi bản vẽ, dung sai kết cấu, thứ tự vận chuyển và thiết bị nâng được tính toán từ sớm. Thay đổi thiết kế muộn có thể ảnh hưởng lớn đến sản xuất module.
Spider phù hợp với mặt tiền cần tầm nhìn thoáng
Hệ Spider sử dụng liên kết điểm nên hạn chế các đường khung nhôm chia ô rõ rệt. Đây là lựa chọn thường gặp tại sảnh lớn, cửa hàng trưng bày hoặc khu vực cần tạo cảm giác mở.
Tuy nhiên, hiệu quả thẩm mỹ chỉ đạt được khi kính, lỗ khoan, rotule, chân nhện và kết cấu đỡ được phối hợp chính xác. Không nên chọn Spider chỉ vì hình ảnh bề mặt mà bỏ qua điều kiện chịu lực và bảo trì.
Lộ đố hay giấu đố nên được chọn theo tiêu chí nào?
Lộ đố phù hợp với công trình cần nhịp khung rõ và thuận tiện kiểm tra, còn giấu đố tạo bề mặt kính liền mạch hơn nhưng yêu cầu hoàn thiện keo kỹ hơn.
| Tiêu chí | Lộ đố | Giấu đố |
|---|---|---|
| Diện mạo | Khung nhôm chia ô hiện rõ | Mảng kính liền và ít thấy khung ngoài |
| Cảm giác kiến trúc | Chắc khỏe, có nhịp kết cấu | Tinh gọn, hiện đại |
| Kiểm tra bề mặt | Thuận tiện hơn | Cần chú ý đường keo và lớp hoàn thiện |
| Yêu cầu thi công | Tương đối dễ kiểm soát | Đòi hỏi kỹ thuật xử lý keo cẩn thận |
| Phạm vi phù hợp | Nhiều quy mô công trình | Văn phòng, khách sạn, showroom có yêu cầu thẩm mỹ cao |
Quyết định nên xuất phát từ ngôn ngữ kiến trúc, khả năng bảo trì và chất lượng đội thi công. Việc chọn giấu đố để có bề mặt đẹp nhưng cắt giảm vật tư hoặc quy trình keo có thể làm tăng rủi ro thấm và xuống cấp bề mặt.
Cần kiểm tra gì trước khi chốt phương án?
Phương án chỉ nên được chốt sau khi điều kiện mặt tiền, tải trọng, vật liệu và phạm vi báo giá đã được xác định đủ rõ.
Chủ đầu tư nên yêu cầu hồ sơ hoặc báo giá thể hiện:
- Diện tích mặt dựng và kích thước từng ô kính.
- Chiều cao tòa nhà và cao độ lắp đặt.
- Hướng nắng, hướng gió và mức tiếp xúc mưa.
- Tên hệ nhôm, độ dày và phương án gia cường.
- Mã kính, cấu tạo kính và độ dày dự kiến.
- Kiểu lộ đố, giấu đố, module hoặc liên kết điểm.
- Vị trí cửa đi, cửa mở, ô thông gió và các điểm giao hệ.
- Loại keo, gioăng, bản mã và phụ kiện liên kết.
- Giải pháp thoát nước và xử lý khe tiếp giáp.
- Thiết bị nâng, giàn giáo và đường vận chuyển kính.
- Phạm vi vệ sinh, nghiệm thu, bảo hành và bảo trì.
- Các khoản vận chuyển, thuế và công việc phát sinh đã bao gồm hay chưa.
Đơn giá theo mét vuông chỉ có ý nghĩa khi các bên đang so sánh cùng một cấu hình. Một báo giá thấp hơn có thể chưa bao gồm thiết bị nâng, xử lý chống thấm, vận chuyển kính hoặc một số phụ kiện hoàn thiện.
Giá thi công phụ thuộc hệ nhôm, loại kính, kích thước ô, cao độ và điều kiện thi công. Vì vậy, mức giá công bố trên website chỉ nên được sử dụng để dự toán ban đầu.
Quy trình thi công mặt dựng gồm những bước nào?
Một dự án mặt dựng nên được triển khai theo bảy bước từ khảo sát đến nghiệm thu để giảm sai lệch giữa bản vẽ, gia công và hiện trường.
- Tiếp nhận yêu cầu: Xác định mục tiêu kiến trúc, diện tích dự kiến, ngân sách và tiến độ.
- Khảo sát hiện trạng: Đo kích thước, kiểm tra kết cấu, mặt bằng, cao độ và đường vận chuyển kính.
- Lập phương án kỹ thuật: Chọn hệ mặt dựng, profile nhôm, kính, phụ kiện, kiểu đố và giải pháp thoát nước.
- Triển khai bản vẽ: Thể hiện kích thước ô, vị trí neo, khe kỹ thuật, cấu tạo giao hệ và chi tiết liên kết.
- Gia công tại xưởng: Cắt, khoan, lắp ghép khung hoặc module theo hồ sơ đã duyệt.
- Lắp dựng tại công trình: Định vị bản mã, căn chỉnh khung, lắp kính, bơm keo và hoàn thiện mối tiếp giáp.
- Kiểm tra và bàn giao: Kiểm tra độ phẳng, khe hở, thoát nước, bề mặt kính, vệ sinh và hồ sơ bảo hành.
Những công trình tích hợp cửa mở trong mặt dựng cần phối hợp kích thước, màu nhôm, phụ kiện và đường thoát nước ngay từ bản vẽ.
Những rủi ro nào cần được kiểm soát từ đầu?
Rủi ro lớn của mặt dựng thường xuất phát từ cấu hình thiếu đồng bộ, sai số hiện trường và phạm vi thi công không được mô tả rõ.
Các dấu hiệu cần thận trọng gồm:
- Chốt loại nhôm và kính trước khi khảo sát kích thước.
- Dùng một độ dày kính cho toàn bộ mặt tiền mà không xét kích thước ô.
- Không thể hiện bản mã, vị trí neo hoặc chi tiết giao tầng.
- Chỉ cam kết chống thấm bằng keo mà không có đường thoát nước.
- Báo giá không ghi rõ thiết bị nâng và biện pháp thi công.
- Bỏ qua chuyển vị giữa kết cấu chính và hệ mặt dựng.
- Chọn kính quá trong cho hướng nắng gắt mà không đánh giá nhiệt.
- Không dự kiến phương án thay một tấm kính khi bảo trì.
- Thiếu tiêu chí nghiệm thu bề mặt, đường keo và khe tiếp giáp.
Với tòa nhà cao tầng hoặc mặt tiền có ô kính lớn, hồ sơ kỹ thuật cần được kiểm tra theo điều kiện riêng của dự án. Các tuyên bố về khả năng chịu gió hoặc chống bão chỉ có giá trị khi gắn với cấu hình, kích thước, liên kết và tài liệu kiểm chứng tương ứng.
Khi nào nên yêu cầu khảo sát từ đơn vị thi công?
Khảo sát nên được thực hiện trước khi chốt cấu hình hoặc ký báo giá trọn gói, đặc biệt khi công trình có cao độ lớn, mặt tiền phức tạp hoặc cần tích hợp nhiều hệ cửa.
Chủ đầu tư nên chuẩn bị bản vẽ kiến trúc, kích thước sơ bộ, ảnh hiện trạng, vị trí công trình, yêu cầu thẩm mỹ và thời điểm dự kiến thi công. Nhôm Kính Hải Long có thể dựa trên các dữ liệu này để đề xuất hệ mặt dựng, loại kính và phạm vi công việc phù hợp hơn thay vì áp dụng một cấu hình chung.
Bước ưu tiên không phải tìm đơn giá thấp nhất mà là khóa đúng hệ kỹ thuật và phạm vi báo giá. Khi nhôm, kính, liên kết, thoát nước, thiết bị thi công và tiêu chí nghiệm thu đã được ghi rõ, chủ đầu tư mới có cơ sở so sánh các phương án một cách công bằng và giảm phát sinh trong quá trình lắp dựng.
